Tamaño ultracompacto, boquilla de pulverización plana
Serie SCBIMV
Features
Características de las boquillas de la serie SCBIMV:
- Boquillas hidroneumáticas de pulverización plana produce una atomización fina con un diámetro medio de gota de 100 μm o menos.**

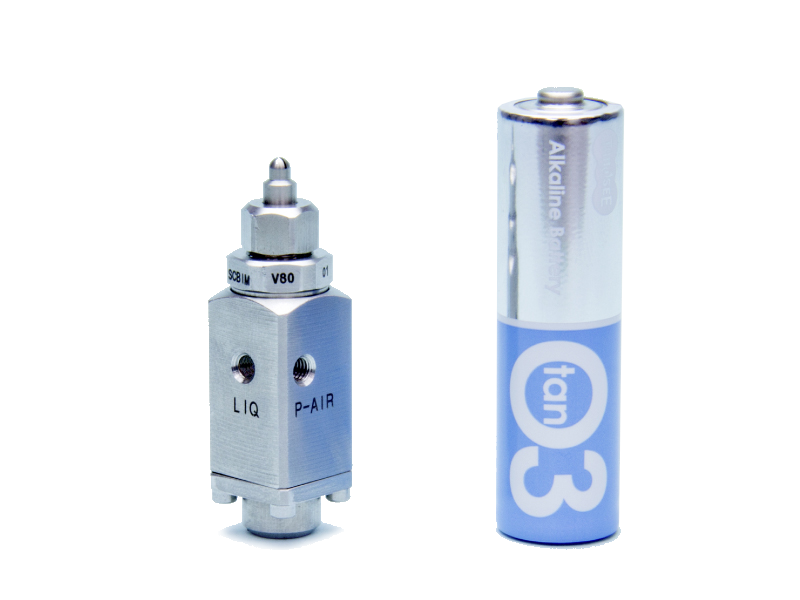

- Tamaño ultracompacto. Unos 42 mm de longitud total, incluido el adaptador de control.
- Cuenta con una gran relación de reducción bajo presiones líquidas de 0,1 – 0,3 MPa (aproximadamente 1 bar – 3 bar).
- Produce dos distribuciones de pulverización diferentes: distribución uniforme de pulverización en todo el área del patrón de pulverización (cuando se pulveriza a una baja relación aire-agua), o una distribución en forma de montaña que tiene bordes gradualmente cónicos (a una alta relación aire-agua).
- Ángulo de pulverización de 110°, 80°, o 45°.*
- Capaz de pulverización el caudal más pequeño entre todas nuestras boquillas hidroneumáticas
- Pulverización ON/OFF se puede regular cambiando el aire piloto ON/OFF (tipo adaptador SP) o encendiendo el aire comprimido ON/OFF (tipo de adaptador SN).
*Ángulo de pulverización medido a una presión de aire comprimido de 0,3 MPa (aproximadamente 3 bar) y una presión líquida de 0,1 MPa (aproximadamente 1 bar).
**Diámetro medio de gota medido por el método láser Doppler.
Rosca estándar
-
Tamaño de conexión de tubería
M3 profundidad 2.5 (entrada de aire / aire de piloto), M3 profundidad 3 (entrada de líquido)
Presión estándar
-
Ángulo de pulverización
110°, 80°, o 45°*
Caudal de pulverización
0,25 - 4,0 L/hora
Tipo de suministro de aire
Aire comprimido
Sistema de alimentación de líquidos
Pression de liquide
Diámetro medio de gota
20 - 100 μm**
Consumo de aire
2,6 - 12,4 L/min, Normal
Presión del aire
0,2 - 0,4 MPa (aprox 2 bar - 4 bar)
Diámetro de orificio
0,1 - 0,3 mm (orificio de la boquilla)
Aplicaciones
Las boquillas de la serie SCBIMV tienen múltiples aplicaciones:
- Pulverización: Agente de liberación de moho, lubricante, desodorante (pozo de basura, colector de basura, conducto de entrada), aceite, agente de tratamiento superficial, preventivo de óxido, insecticida, urea acuosa, etc.
- Refrigeración: Troqueles, gas, vidrio, placas de acero, piezas de acero, molduras, cuerpos de automóviles, productos plásticos, etc.
- Control de humedad: Papel, gas, cerámica, hormigón, etc.
- Limpieza: Placas de circuito sin impresiones, tubos de vidrio, etc.
- Otros: Supresión de polvo, desnitrificación del catalizador, etc.
Para ver una demostración del ángulo de 45 grados, e más videos, por favor visite:https://www.youtube.com/user/kirinoikeuchi/videos
