Boquillas de soplado de aire – Baja presión

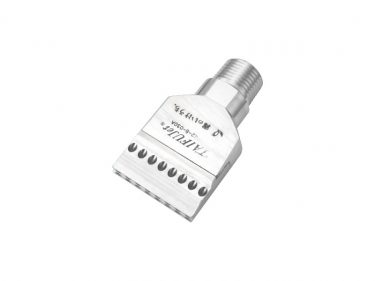

Tipo plano, 42 mm de ancho, para aire soplador

TAIFUJet® series TF-BF

Serie TAIFUJet® TF-BF

Serie TAIFUJet® TF-BF

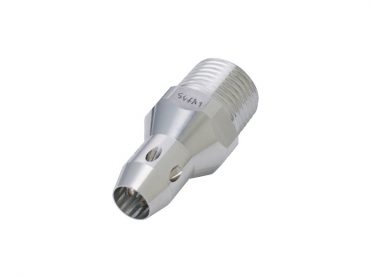

Tipo redondo para aire soplador

TAIFUJet® series TF-BR

Serie TAIFUJet® TF-BR

Serie TAIFUJet® TF-BR

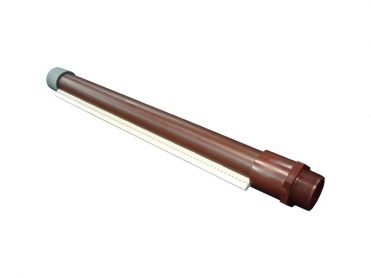

Tipo plano largo para soplar aire

TAIFUJet® series TF-BPF

Serie TAIFUJet® TF-BPF

Serie TAIFUJet® TF-BPF

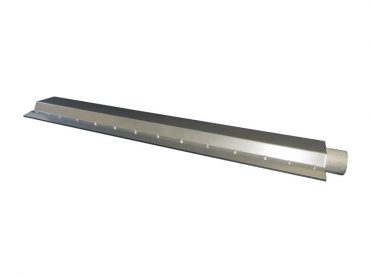

Boquilla laminar ranurada larga para soplador (cortina de aire)

SLNB series

Serie SLNB

Serie SLNB

Desarrollamos las boquillas de soplado técnico IKEUCHI para maximizar la eficiencia del soplado. De hecho, la amplia gama de modelos dentro de cada serie ofrece la posibilidad de elegir la boquilla más adecuada para cada aplicación, optimizando la fuerza de soplado y el flujo de aire requeridos. Este completo diseño contribuye a un mejor control de la precisión de soplado de cada aplicación.

Plano, compacto, redondo, tenemos varias formas de boquillas para diferentes aplicaciones: secado, soplado de partículas, enfriamiento, limpieza, cortina de aire, etc.

Dividimos nuestras boquillas de aire en dos categorías: boquillas impulsadas por aire comprimido y boquillas impulsadas por sopladores de aire. Estas categorías representan cada forma en que el aire puede ser suministrado a la boquilla e implica diferentes instalaciones. Cada uno de ellos tiene propiedades únicas y responderá mejor a un tipo de aplicación.

Las boquillas accionadas por soplador de aire no requieren el uso de aire comprimido para funcionar.

¿Por qué los sopladores son más eficientes energéticamente que el aire comprimido?

Las boquillas de soplado o boquillas de aire de baja presión utilizan el aire exterior a presión normal para ser eficientes. Son muy rentables y requieren pocos costes iniciales en comparación con las boquillas de aire comprimido. Sin necesidad de instalar un compresor ni de utilizar aire comprimido para actuar, las boquillas de aire soplado permiten ahorrar en costes de energía y mantenimiento. La utilización de boquillas de soplado de aire reduce el consumo de energía en 2/3 en comparación con las boquillas de aire comprimido, sin que disminuya el rendimiento. La presión del aire exterior está optimizada para soplar eficazmente con la fuerza suficiente para aplicaciones como la refrigeración puntual, el soplado de partículas, el secado, etc.

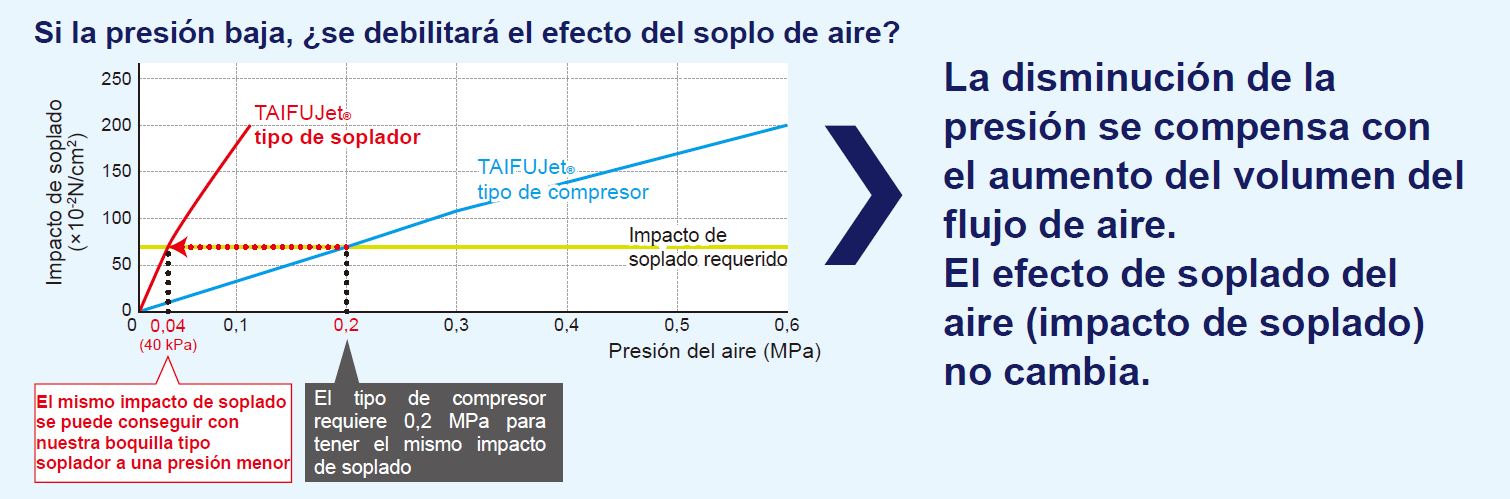

El mismo impacto de soplado con la boquilla de aire del soplador

El cambio de compresor a soplador reduce los costes de funcionamiento en aproximadamente un 66% (los resultados varían en función de las condiciones). Los clientes que utilizan sopladores se benefician de la reducción de costes y de la drástica reducción del consumo de energía.

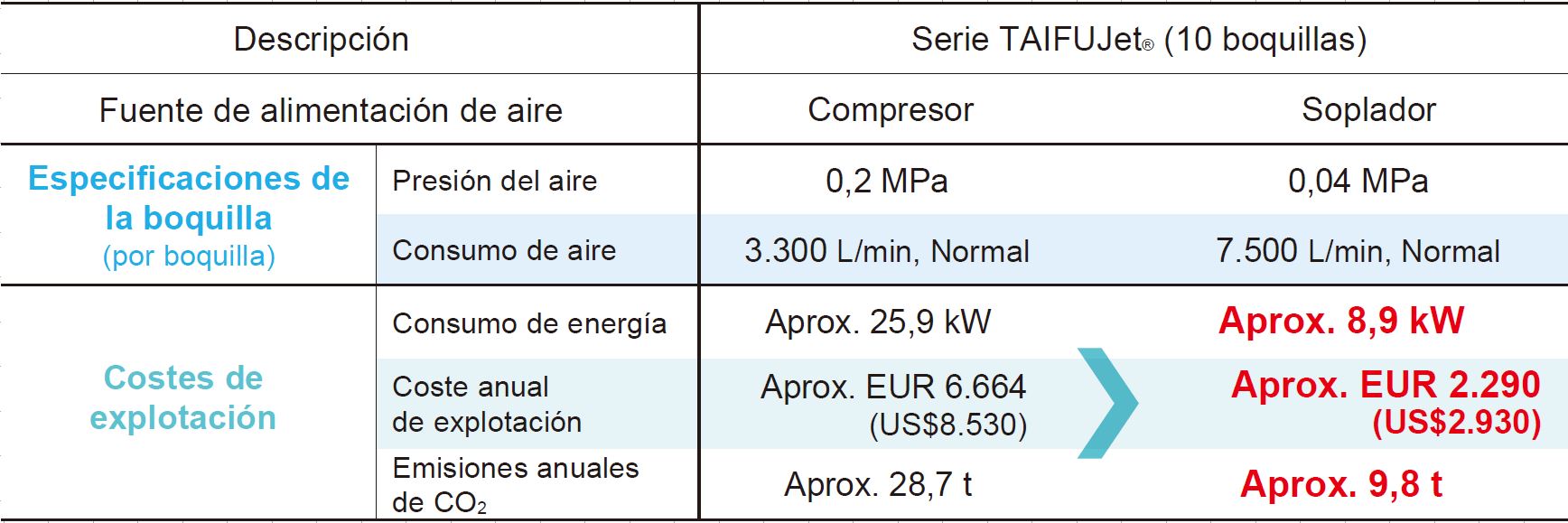

Reducción de costes con sopladores

Nota:

El coste anual de funcionamiento se ha calculado utilizando un tiempo de funcionamiento anual de 2.000 horas (aproximadamente 8 horas/día) y una tarifa eléctrica de 0,13 euros (0,17 dólares)/kWh. El consumo de energía se ha calculado con un rendimiento del motor de 0,85 y unas emisiones de CO2 de 0,555 kg de CO2 por kWh.

¿Cuál es el nivel de ruido de los sopladores?

La segunda ventaja de utilizar sopladores de aire es la reducción del nivel de ruido. Nuestras boquillas de soplado de aire siguen el requisito de la normativa de la OSHA de reducir la exposición total al nivel de ruido (8 horas de jornada laboral de exposición al nivel de ruido por debajo de la media de 85 dB(A)). Aunque nuestras boquillas de aire comprimido funcionan con un nivel de ruido más bajo (aprox. 66 – 87 dB(A) según el modelo), nuestras boquillas de soplado de aire tienen un nivel de ruido de entre 75 y 94 dB(A) a 0,3 MPa (aprox. 3 bar) según el modelo. Las boquillas de aire de tipo ranura tendrán un nivel de ruido más elevado (por ejemplo, 90 dB(A)) que las boquillas de abanico plano (85 dB(A)) o las de chorro redondo (86 dB(A)).

Dependiendo de su aplicación y de su sector, puede encontrar la boquilla de aire adecuada entre esta gama de boquillas de baja presión:

  • Boquillas de abanico plano: Serie TF-BF, nivel de ruido de 85 dB(A) a 0,3 MPa
  • Boquillas redondas: Serie TF-BR, nivel de ruido de 86 dB(A) a 0,3 MPa
  • Cuchillas de aire:
    • Serie TF-BPF, nivel de ruido de 106 dB(A) a 0,3 MPa para la versión de plástico
    • Serie SLNB, nivel de ruido de 90 dB(A) a 0,2 MPa (para una longitud de hendidura de 800 mm)

La importancia de la elección del material

Cada serie ofrece la posibilidad de tener la boquilla en un material diferente: en plástico, acero inoxidable o aluminio para una mayor resistencia al calor. Los materiales estándar y opcionales disponibles para las boquillas se muestran en la sección de materiales del catálogo de productos de cada serie de boquillas.

Para obtener más información sobre la mejor elección de material, consulte la tabla de propiedades de cada material aquí.

Aplicaciones industriales

Cada modelo tiene un flujo de aire diferente, más bien el patrón de pulverización sopla en forma de abanico, punteando con una forma redonda o con una pulverización más larga y fina como las aspas. Dependiendo de la zona a tratar, el tamaño de la boquilla influirá en la elección del modelo.

  • Para un chorro en forma de abanico plano, la boquilla TF-BF42 tiene una abertura de 42 mm más ancha para un alto impacto del chorro de aire con un bajo nivel de ruido.
  • Para un chorro de aire redondo, la serie TF-BR está diseñada con seis orificios para generar un potente chorro de aire de alto impacto a la vez que se ahorra energía y se genera un bajo nivel de ruido.
  • Para una distribución de chorro plano más larga que pueda cubrir un área única de hasta 1.596 mm de ancho, las boquillas de hendidura como las series TF-BPF y SLNB son más adecuadas, especialmente en espacios reducidos.

En IKEUCHI hemos determinado los fundamentos para seleccionar la boquilla adecuada para su aplicación en base a sus características. Al seleccionar la boquilla, le aconsejamos que se base en el ángulo de pulverización requerido, la capacidad de pulverización, el patrón óptimo de pulverización y la distribución de la misma.

Si tiene alguna pregunta técnica sobre las boquillas, necesita asesoramiento para elegir o solicitar un presupuesto,
