Patrón de pulverización de cono lleno

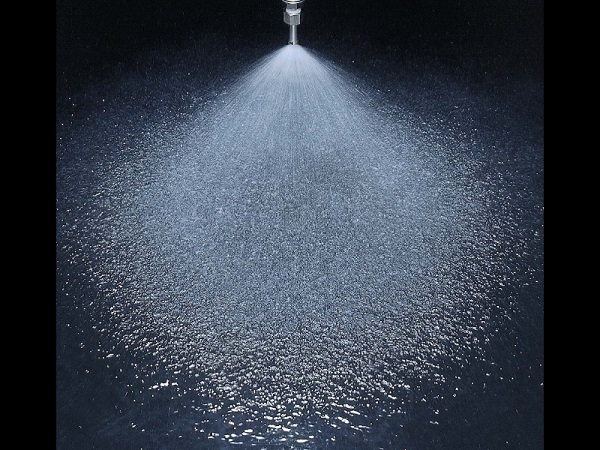

Standard full cone nozzles

Ángulo estándar

Ángulo estándar

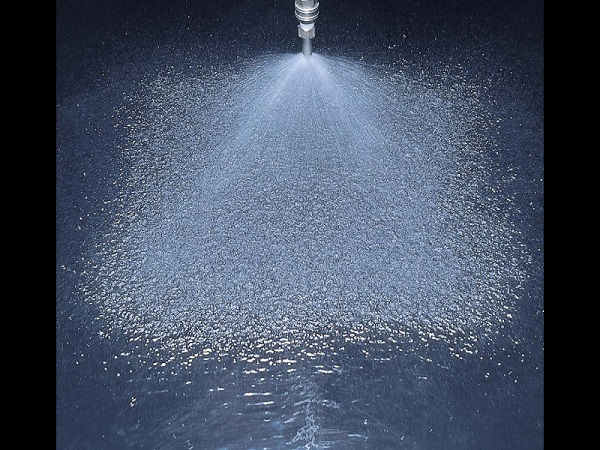

narrow wide and square

Ángulo especial (Ángulo estrecho, ancho y cuadrado)

Ángulo especial (Ángulo estrecho, ancho y cuadrado)

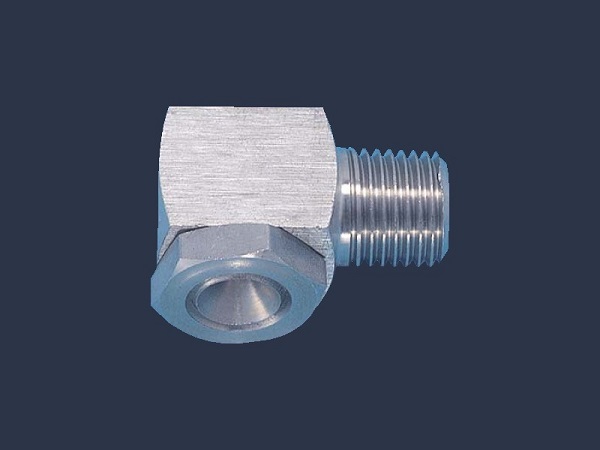

anti-clogging nozzle

Boquilla antiobstrucción

Boquilla antiobstrucción

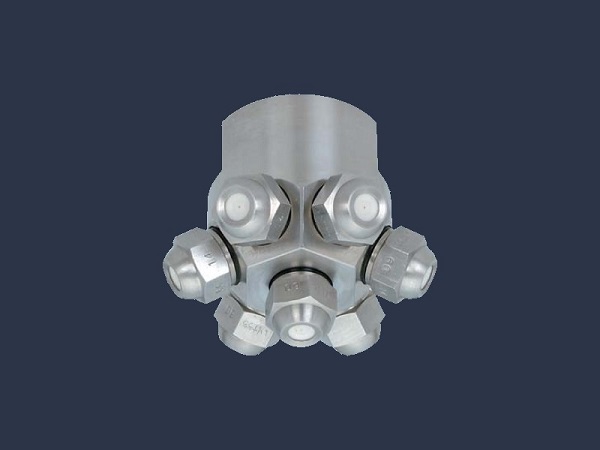

Special Full Cone Nozzle

Boquillas de cono lleno especiales

Boquillas de cono lleno especiales

Las boquillas de patrón de pulverización de cono completo son boquillas hidráulicas. Diseñamos nuestras boquillas hidráulicas para rociar agua u otros líquidos. Las otras boquillas hidráulicas son: patrón de pulverización plano, patrón de cono hueco, patrón de chorro sólido. Estas categorías representan diferentes patrones de pulverización y cada una de ellas será más adecuada según la aplicación y los resultados que busca lograr.

Con un patrón de pulverización de cono completo, las gotas se pulverizan en forma de cono, teniendo su punto de origen en el orificio de la boquilla. Este patrón de rociado a menudo se recomienda en múltiples aplicaciones industriales, ya que permite una distribución uniforme de un líquido sobre una superficie.

Este patrón de rociado es útil cuando se trata de rociar un líquido refrigerante sobre una superficie inmóvil. Dado que las boquillas de cono completo son muy útiles, se ha diseñado una amplia gama de boquillas específicas para diversas aplicaciones. Algunas de las boquillas de cono completo están diseñadas para ser resistentes a las obstrucciones.

Para comprender mejor las aplicaciones para las que son adecuadas, las boquillas de patrón de pulverización de cono completo se organizan en 4 subcategorías, de la siguiente manera:

  • Boquillas de cono completo de ángulo estándar
  • Boquillas de cono completo de ángulo especial
  • Boquillas anti-obstrucción
  • Boquillas especiales de cono completo

¿Cómo elegir la boquilla de cono completo adecuada?

Las características y características de una boquilla se distinguen de una boquilla a otra, según la aplicación para la que son adecuadas. Algunos factores distintivos están relacionados con el tipo de ángulo de pulverización y las características de pulverización, ya que estos difieren de una boquilla a otra.

En el caso de las boquillas de ángulo estándar, la capacidad de pulverización varía de pequeña a mediana según la presión del líquido y el tiempo de pulverización, y el patrón de pulverización de cono completo tiene un área de impacto redonda y una distribución uniforme. Por otro lado, ciertos modelos de las boquillas anti-obstrucción tienen una mayor capacidad de pulverización, las cuales son ideales para aplicaciones específicas como la limpieza y las cabinas de lavado.

Lo que se aplica a la gran mayoría de boquillas de aspersión de cono completo es su distribución uniforme del patrón de aspersión. Solo para modelos como la serie INJJX-Y, el tipo de sistema de distribución de líquido de pulverización implementado es una distribución de pulverización en forma de montaña.

En cuanto a los ángulos de pulverización, estos varían de una subcategoría a otra. Como ejemplo, dentro de las toberas de cono completo de ángulo especial podemos encontrar 3 tipos diferentes de ángulos:

  • estrecho,
  • amplio,
  • y variable entre ciertos grados.

Sin embargo, todos tienen un patrón de forma de cono completo que es una característica distintiva incluso de otro tipo de patrones, como el patrón de pulverización plano, que es lineal en lugar de cónico.

Aplicaciones y uso de la boquilla de cono completo

Gracias a su alto abanico de posibilidades, las boquillas de aspersión de cono completo brindan una amplia variedad de soluciones óptimas para sus aplicaciones, entre las que podemos mencionar las siguientes:

  • limpieza;
  • rociar agua o productos químicos;
  • enfriamiento;
  • recortes de papel o metal;
  • irrigación.

Estas aplicaciones, y muchas más, son posibles gracias al diseño único y al proceso innovador de Ikeuchi.

Las boquillas del patrón de pulverización de cono completo están fabricadas con acero inoxidable o plástico. Además, algunos de los modelos tienen la ventaja de estar diseñados a partir de un material especial por el que Ikeuchi es famoso: la cerámica. En ciertos casos, se han utilizado materiales cerámicos avanzados para producir boquillas y orificios completos únicamente.

Una de las principales razones para utilizar boquillas de cerámica es que son ideales para situaciones en las que se produce desgaste abrasivo.

El cabezal de la boquilla de pulverización siempre está expuesto a la abrasión debido a los flujos de alta velocidad. Si el líquido que se va a pulverizar también contiene lodo o impurezas, el desgaste abrasivo se producirá más rápidamente.

Nuestras boquillas de pulverización con material cerámico tienen una tenacidad mejorada que ralentiza el desgaste de las boquillas en comparación con las boquillas de acero estándar.

Los productos de pulverización que se han fabricado con un orificio de boquilla de cerámica o una boquilla de cerámica completa: serie JUP, serie J, serie 7KB, serie JUXP-AL92, serie AJP-AL92.

Si desea obtener más detalles sobre los beneficios y las aplicaciones de las boquillas de cerámica, visite la página de las boquillas de cerámica.

¿Cuál es el proceso de atomización?

En términos generales, las boquillas de la categoría de pulverización cónica generan una atomización de líquido más fina que las de la pulverización plana o la corriente sólida. Para comprender mejor esta diferencia entre boquillas de pulverización, presentaremos una descripción de niebla fina.

El principio de atomización se basa en un líquido que se envía a los orificios de pulverización de la punta de la boquilla y se atomiza dentro de estos orificios mediante fuerza de cizallamiento. Cuando el líquido cizallado se pulveriza fuera de los orificios, el chorro supersónico lo vuelve a atomizar, creando una corriente de niebla. Cada corriente de niebla que se crea y se pulveriza fuera de los orificios choca entre sí en un punto central y se atomiza aún más. Los tamaños de las partículas atomizadas dependen del tipo de boquilla y orificios y del diámetro medio de las gotas.

De la categoría de toberas hidráulicas, podemos mencionar que las boquillas de patrón de pulverización de cono hueco son más finas que las de cono completo. Sin embargo, las boquillas más especializadas en la atomización fina son las boquillas neumáticas. La razón detrás de esto es gracias a su diseño de utilizar un flujo de aire comprimido de alta velocidad que les da características distintivas. Una característica distintiva es que, aunque pulverizan con dos tipos de líquido, las boquillas neumáticas producidas por Ikeuchi son energéticamente eficientes.

Ikeuchi también puede ayudar no solo con un producto, sino también con una solución que está en atomización esparciendo niebla seca fina o semifinal. La difusión de la niebla seca semifina proporciona un efecto de enfriamiento por evaporación eficaz, mientras que la niebla seca fina se puede utilizar como una forma de atomización, limpieza o desinfección, entre otras aplicaciones.

En caso de requerir más información, en cada página de producto hay una descripción general que enfatiza las características específicas de cada producto, y también las aplicaciones que son óptimas para un tipo particular de boquilla. Además, hay productos que tienen un video adjunto en su página de producto. Al hacerlo, puede observar el caudal del spray, el patrón y la distribución del producto como una exposición virtual. No obstante, nuestros expertos están siempre a tu disposición, por lo que no dudes en contactar con ellos en caso de solicitar información adicional sobre el producto.

En IKEUCHI hemos determinado los fundamentos para seleccionar la boquilla adecuada para su aplicación en base a sus características. Al seleccionar la boquilla, le aconsejamos que se base en el ángulo de pulverización requerido, la capacidad de pulverización, el patrón óptimo de pulverización y la distribución de la misma.
