Boquillas impulsadas por aire comprimido – Otros

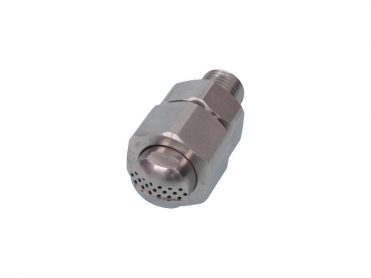

Tipo compacto multiorificios (7, 14 o 19 orificios)

HF series

Serie HF

Serie HF

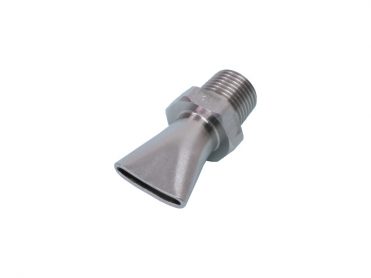

Boquilla plana compacta para sopladores

SAP series

Serie SAP

Serie SAP

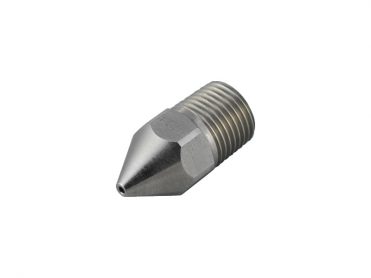

Boquilla de chorro sólido para compresor

CCP-A series

Serie CCP-A

Serie CCP-A

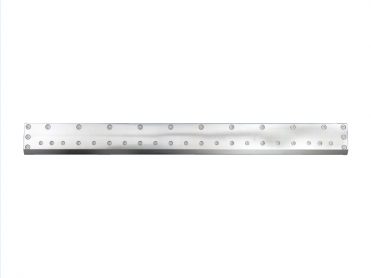

Boquilla laminar para compresores (cortina de aire)

SLNHA-H series

Serie SLNHA-H

Serie SLNHA-H

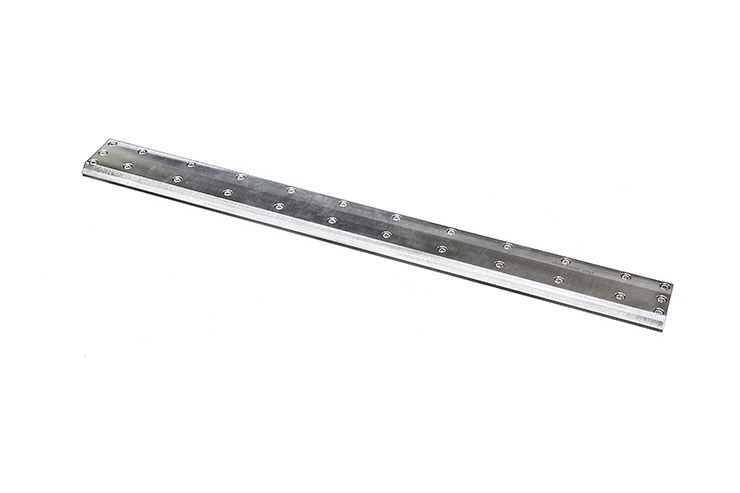

Flujo de aire uniforme (cortina de aire)

SLNHA-NA air nozzle

Serie SLNHA-NA

Serie SLNHA-NA

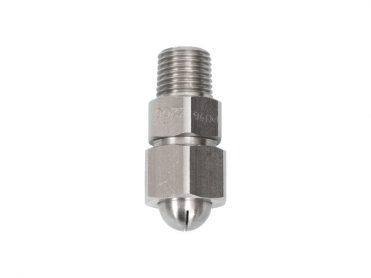

Boquilla de soplado plana de tres piezas para pulverizar aire y vapor

VZ series

Serie VZ

Serie VZ

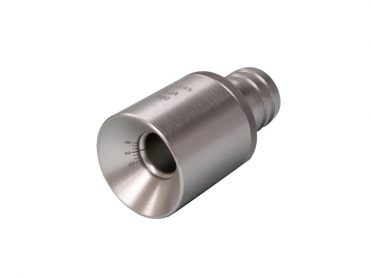

Boquillas de refuerzo de aire con dial de escala de ajuste de flujo de aire

EJA series

Serie EJA

Serie EJA

La división de productos de boquillas de aire se clasifica en las siguientes categorías: boquillas impulsadas por aire comprimido y boquillas impulsadas por sopladores de aire. Estas categorías se distinguen entre sí en función de cómo se suministra el aire hacia la boquilla y, por ello, requieren diferentes instalaciones. Debido a sus propiedades únicas, se indica que se implementa una determinada categoría de boquillas de aire para un conjunto particular de aplicaciones.

Para las boquillas impulsadas por aire comprimido, el suministro de aire proviene de la producción de aire comprimido generado por los compresores motorizados que liberan el aire a una presión estable. El aire comprimido se incorpora en las boquillas de aire comprimido como su forma fundamental de refuerzo de aire.

Seleccionar y utilizar las boquillas de soplado técnico de IKEUCHI le proporciona una gran ventaja en comparación con los tubos de escape libres: requieren un menor consumo de flujo de aire comprimido. Por lo tanto, los costos operativos de la instalación se reducen e, implícitamente, se reducen sus costos de energía.

Tipos de boquillas accionadas por aire comprimido:

Las boquillas de esta categoría se pueden dividir según su patrón de pulverización:

  • Jet plano: serie HF;
  • Jet redondo: serie CCP-A;
  • Chorro de hendidura: serie VZ, serie SLNHA-H; Serie SAP;
  • Amplificador de aire: serie EJA.

Una descripción general

Desarrollamos las boquillas de aire IKEUCHI para maximizar la eficiencia de soplado. La amplia gama de modelos ofrece la posibilidad de elegir la boquilla más adecuada para cada aplicación, optimizando la fuerza de soplado y el flujo de aire requeridos. Este diseño completo reduce el costo del aire comprimido y proporciona un mejor control de la precisión del soplado para cada aplicación.

Plano, compacto, redondo, ofrecemos varias formas de orificios de boquillas para diferentes aplicaciones, tales como:

  • el secado;
  • soplando partículas;
  • enfriamiento;
  • limpieza;
  • rechazo de objetos;
  • cortina de aire; etc.

Cada producto está especializado para tipos de aplicaciones, dependiendo principalmente de su diseño como boquilla de aire comprimido. El diseño plano se recomienda para objetos uniformes que no contienen ángulos agudos, curvas o superficies cóncavas / convexas. Esto se debe a la alineación de los orificios de las boquillas y los orificios de entrada que proporcionan una distribución uniforme del impacto. Para el diseño redondo, se aplica en los casos en que las piezas tienen formas irregulares o rebajes. Las boquillas de esta categoría tienen los orificios dispuestos en un círculo que conduce a dirigir un patrón de soplado redondo. En cuanto al diseño de hendidura, algunas boquillas son adecuadas para espacios reducidos y equipos más pequeños, mientras que son óptimas para cubrir grandes espacios gracias a su gran angular. En este caso, el soplo plano ancho o la hoja uniforme de aire se desarrolla a partir de un orificio de boquilla de ranura delgada.

El material con el que se fabrican las boquillas es acero inoxidable. Además, el tipo de acero inoxidable utilizado, S303 o S304, está directamente relacionado con el modelo de la boquilla y los procesos en los que se implementan. En cuanto a la serie SLNHA-H, el producto está fabricado en S304 o en PVC. Cada material es adecuado para adaptarse a un determinado tipo de aplicación y satisfacer sus necesidades. La elección del material adecuado debe considerarse siguiendo los parámetros dados:

  • Temperatura de aplicación.
  • Posibilidad de agresiones mecánicas o químicas.
  • Ambientes con requisitos higiénicos.
  • Necesidad de ausencia de elementos metálicos.

Al ser diseñadas por Ikeuchi, las boquillas de aire comprimido han sido diseñadas con el mayor alcance de ofrecer la calidad esperada que usted, nuestro cliente, espera recibir. Para algunos modelos, la calidad que brindan se atribuye al hecho de que los productos son eficientes para minimizar la pérdida de presión y, al hacerlo, mejora el impacto de soplado al tiempo que reduce el consumo de aire. Su implementación y uso en grandes cantidades está ayudando a reducir los costos. Mientras que para otros, la calidad se relaciona con el ajuste preciso del volumen de aire, la eficiencia y la reducción en la utilización del aire suministrado, proporcionando un nivel de ruido más bajo y son fáciles de mantener.

Para cumplir con los requisitos y regulaciones de nivel de ruido de OSHA, Ikeuchi diseñó y probó sus boquillas accionadas por aire comprimido para asegurarse del nivel de ruido producido. Al hacerlo, las boquillas accionadas por aire comprimido proporcionan una reducción de ruido entre -9 dB (A) y -38 dB (A) del nivel de ruido total general, cumpliendo así con las regulaciones de ruido de OSHA de exposición al ruido de 8 horas diarias de trabajo. niveles por debajo de la media de 85 dB (A).

¿Está interesado en conocer más información sobre nuestras boquillas de aire comprimido y sus características? En la página de cada producto puede encontrar la información técnica sobre una boquilla:

  • peso,
  • material,
  • nivel de ruido,
  • presión de funcionamiento recomendada,
  • y consumo de aire.

Además, esta información también se puede encontrar en la hoja de catálogo de productos individuales o en cada boquilla, junto con una descripción técnica detallada. Todo lo que debe hacer es descargar el documento. También puede descargar el catálogo general de productos y revisar los dibujos del modelo en 2D o 3D. Lo hicimos fácil y accesible por su experiencia. No obstante, para cualquier duda o consulta, siempre puede ponerse en contacto con nuestros especialistas y ellos podrán asesorarle y aportarle su know-how.

En IKEUCHI hemos determinado los fundamentos para seleccionar la boquilla adecuada para su aplicación en base a sus características. Al seleccionar la boquilla, le aconsejamos que se base en el ángulo de pulverización requerido, la capacidad de pulverización, el patrón óptimo de pulverización y la distribución de la misma.

Si tiene alguna pregunta técnica sobre las boquillas, necesita asesoramiento para elegir o solicitar un presupuesto,
