Boquillas hidroneumáticas de soplado de aire

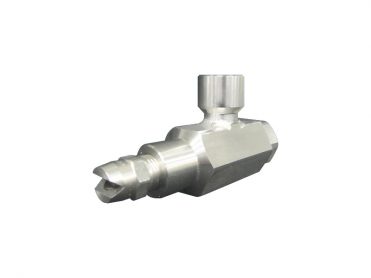

Boquilla plana de niebla fina de presión ultrabaja

BAVV series

Serie BAVV

Serie BAVV

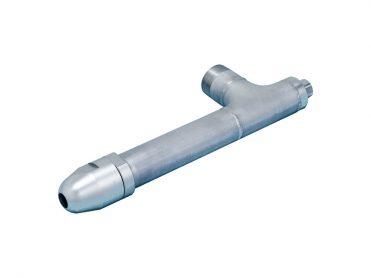

Boquilla de cono lleno de niebla semifina de presión ultrabaja

LSIM series

Serie LSIM

Serie LSIM

Nuestras boquillas hidroneumáticas se dividen en tres categorías que representan la forma en que se suministra aire a la boquilla antes de mezclarlo con un líquido:

Las boquillas hidroneumáticas con soplador de aire forman parte de la categoría de boquillas hidroneumáticas, lo que significa que son boquillas de dos fluidos. Se diferencian de las boquillas de aire con la adición de otro fluido además del aire. También utilizan un flujo de aire comprimido de alta velocidad que les otorga características distintivas, a diferencia de las boquillas hidráulicas. La mayoría de las veces, el aire se usa para descomponer el agua en partículas diminutas, incluso más pequeñas que las que producen las boquillas hidráulicas. Pueden pulverizar gotas muy pequeñas de hasta 7 μm y se adaptan a situaciones en las que:

  • se requiere una fina atomización;
  • se rocía un líquido viscoso;
  • se requiere una gran tasa de rechazo;
  • se requiere una capacidad de pulverización extremadamente pequeña.

Tipos de boquillas neumáticas accionadas por aire

En la subcategoría actual, podemos encontrar los siguientes productos:

  • Serie BAVV
  • Serie LSIM

Descripción y características del producto

¿Cuál es el concepto detrás de las boquillas neumáticas del soplador de aire?

Las boquillas neumáticas del soplador de aire o las boquillas de baja presión utilizan el aire exterior a presión normal para ser eficientes. Son muy rentables y requieren pocos costos iniciales en comparación con las boquillas de aire comprimido. Dependiendo de su aplicación e industria, puede encontrar las boquillas adecuadas entre las boquillas de baja presión.

¿Cuáles son sus principales características de las boquillas neumáticas con soplador de aire?

La tecnología detrás de las boquillas neumáticas del soplador de aire permite la integración de dos tipos de fluidos dentro de las capacidades de pulverización: aire más un líquido fluido. Como estos tipos de boquillas utilizan el aire exterior y no requieren un sistema de compresas, el consumo de energía de un producto de esta categoría es sustancialmente menor.

Los dos productos de boquillas que se encuentran en el catálogo de IKEUCHI se diferencian entre sí porque son adecuados para diferentes tipos de aplicaciones. El primer criterio de diferenciación es la distribución de las aspersiones. Una de las boquillas ofrece una distribución uniforme gracias al patrón de pulverización de cono completo, mientras que la otra tiene una distribución en forma de montaña debido a su diseño y patrón de pulverización plano. La capacidad de pulverización de la boquilla con una distribución uniforme puede pulverizar entre 0-1000 L / h, y es óptima para un ángulo de pulverización de 20 °. En el caso de la boquilla de distribución en forma de montaña, la capacidad de pulverización se reduce entre el intervalo de 9,0 a 123 L / h y, como resultado, la boquilla es óptima para un ángulo de pulverización de 60 °.

Para lograr un patrón de pulverización preciso y óptimo, se recomienda colocar tanto la presión del aire como del líquido a 0,02 MPa (aprox. 0,2 bar). Los flujos de aire son variables dependientes que dependen de la presión seleccionada. Por eso, la aplicación de este tipo de presión puede llevar a un consumo de aire de hasta 6.000 L / min para la boquilla de distribución uniforme. En el caso del con forma de montaña, el consumo de aire variará entre 76 – 254 L / min.

Ambas boquillas presentan ciertas similitudes con las boquillas hidráulicas de cono hueco, ya que tienen un tipo de tamaño de gota similar: fina y semifina. Además, la boquilla de patrón de rociado plano tiene características similares a las boquillas hidráulicas de flujo sólido, y está diseñada con un diseño resistente a obstrucciones.

En IKEUCHI hemos determinado los fundamentos para seleccionar la boquilla adecuada para su aplicación en base a sus características. Al seleccionar la boquilla, le aconsejamos que se base en el ángulo de pulverización requerido, la capacidad de pulverización, el patrón óptimo de pulverización y la distribución de la misma.

Si tiene alguna pregunta técnica sobre las boquillas, necesita asesoramiento para elegir o solicitar un presupuesto,
