Boquilla de pulverización de cono hueco

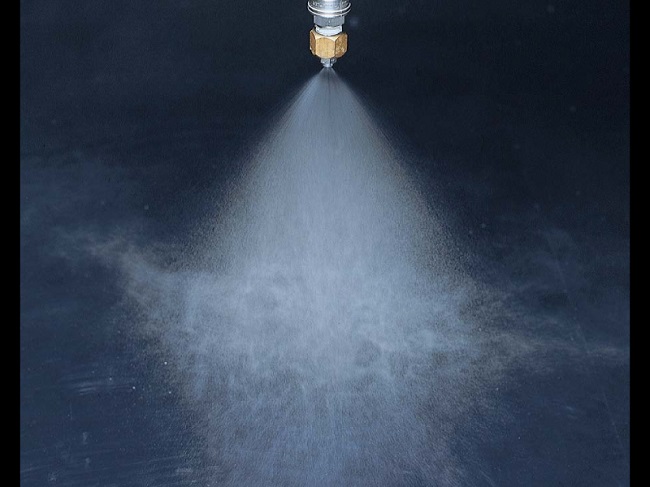

Fine fog nozzle

Boquillas de pulverización fina (-100μm)

Boquillas de pulverización fina (-100μm)

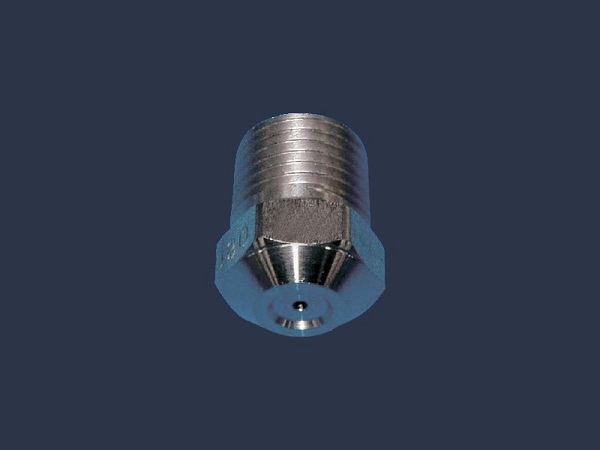

Semi-Fine fog nozzles

Boquillas hidráulicas semifinas (-300μm)

Boquillas hidráulicas semifinas (-300μm)

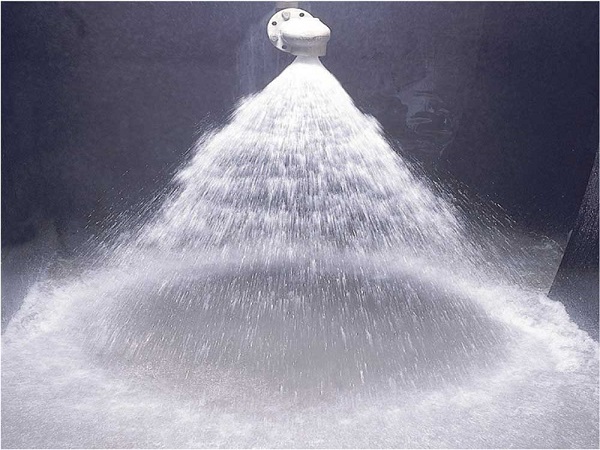

Light Rain

Boquillas de lluvia ligera (+ 300 μm)

Boquillas de lluvia ligera (+ 300 μm)

Las boquillas con patrón de pulverización de cono hueco son boquillas hidráulicas. Diseñamos nuestras boquillas hidráulicas para rociar agua u otros líquidos. Las otras boquillas hidráulicas son: patrón de rociado plano, patrón de cono completo, patrón de chorro sólido. Estas categorías representan diferentes patrones de aspersión y cada una de ellas se adecuará a sus necesidades, dependiendo de la aplicación y los resultados que busca lograr.

Con una presión, capacidad de pulverización y ángulo de pulverización similares, el tamaño medio de gota de las boquillas de pulverización de cono hueco es el más pequeño entre todas las boquillas hidráulicas. Al reducir el diámetro medio de la gota, aumenta la superficie total del líquido de pulverización, lo que tiene un gran efecto sobre los fenómenos de transporte de materiales, como reacción química, absorción, adsorción, etc.

Al adoptar un enfoque individual para cada boquilla del espectro de boquillas de pulverización de cono hueco, Ikeuchi aplicó características y diseños específicos a estos productos para que fueran adecuados para diversas aplicaciones.

Antes de presentar las aplicaciones de nuestras boquillas de cono hueco, mostraremos cómo se segmentan estas boquillas y en base a qué criterio. Nuestras boquillas de patrón de pulverización de cono hueco contienen la siguiente gama de productos que se dividen según el tamaño medio del diámetro de la gota:

  • Boquillas de niebla fina (-100μm)
  • Boquillas de niebla semifina (-300μm)
  • Toberas de lluvia ligera (+ 300μm)

¿Cómo elegir la boquilla de cono hueco adecuada para su aplicación?

Un criterio distintivo de las categorías mencionadas anteriormente de boquillas con patrón de pulverización de cono hueco es el tamaño medio del diámetro de las gotas. El diámetro de la gota de una boquilla influirá en el patrón de pulverización y el tipo de aplicación a la que se aplicará esta boquilla.

En el caso de las boquillas de niebla fina, proporcionan una capacidad de pulverización de atomización fina. Las boquillas de niebla semifina tienen un diámetro medio de gota más grande que las boquillas de niebla fina y, como su nombre las describe, están rociando una niebla semifina.

Por otro lado, las boquillas de lluvia ligera pueden rociar las gotas más grandes. Por sus características diferenciales, son capaces de adaptarse a otras aplicaciones específicas, como la refrigeración dentro de la producción de metal.

Otra característica de la boquilla de lluvia ligera es el hecho de que tienen una mayor capacidad de pulverización, en comparación con las otras 2 categorías de boquillas de pulverización de cono hueco.

Aunque las boquillas de pulverización de cono hueco pueden pulverizar niebla fina, no requieren compresor ni aire comprimido, como en el caso de las boquillas neumáticas. Esto puede resultar útil cuando se requiera rociar una atomización fina y la instalación no tenga o requiera un compresor. Al hacerlo, el proceso de instalación es más fácil de implementar y ahorra energía y costos, ya que un compresor requiere electricidad. Sin embargo, para ciertas aplicaciones como la refrigeración, y donde se requiere una gran cantidad de boquillas, los variadores de frecuencia o los variadores de velocidad pueden ayudar para un mejor control. Estos variadores son adecuados para enfriamiento, ya que puede ajustar el flujo de salida de niebla de acuerdo con sus necesidades de enfriamiento.

¿Cómo se logra este patrón de rociado mediante el diseño de la boquilla?

Como se mencionó en el párrafo anterior, la boquilla de cono hueco produce una fina niebla como la boquilla neumática pero sin la ayuda de aire comprimido. Esto es posible gracias a su diseño interior.

Cada boquilla tendrá un diseño interior especial para lograr un patrón de pulverización diferente. Un conjunto simple creará un flujo de líquido sin forma (por ejemplo, un agujero en una tubería) para el cual no puede controlar la eficiencia del rociado y su impacto. Por lo tanto, cada serie de boquillas tiene un diseño diferente internamente y en el orificio para producir el patrón de pulverización deseado. Puede ver desde el orificio de la boquilla y la presencia de un remolino o no qué patrón de rociado producirá la boquilla.

Las boquillas de cono hueco son únicas ya que, gracias a su diseño interno, pueden producir la atomización más fina entre las boquillas hidráulicas. Los hace populares entre los clientes que desean enfriarse sin el uso de un compresor.

Aplicaciones de la boquilla de cono hueco

Gracias a su gran abanico de posibilidades, tenemos una buena solución para muchas aplicaciones:

  • limpieza;
  • rociar agua o productos químicos;
  • gases de enfriamiento y lavado;
  • refrigeración de frutas y verduras en supermercados y departamento de
  • producción de cámaras frigoríficas;
  • reacciones humidificantes y químicas;
  • recortes de papel o metal, etc.

A veces, las boquillas se pueden usar para enfriar en equipos de refrigeración. Sin embargo, es importante asegurarse de que el material elegido pueda soportar las bajas temperaturas. Las condiciones en el sistema de refrigeración tradicional pueden dañar o romper las boquillas. Por lo tanto, le recomendamos que siempre se ponga en contacto con nuestros ingenieros de ventas para evaluar su necesidad y determinar la boquilla adecuada para usted.

Para verificar la calidad y eficiencia de los productos y mantenerlos en un alto nivel, Ikeuchi ha implementado varias etapas de prueba dentro del proceso de producción. Elegir la boquilla adecuada para su aplicación es importante para prolongar la vida útil de la boquilla, aumentar.

En IKEUCHI hemos determinado los fundamentos para seleccionar la boquilla adecuada para su aplicación en base a sus características. Al seleccionar la boquilla, le aconsejamos que se base en el ángulo de pulverización requerido, la capacidad de pulverización, el patrón óptimo de pulverización y la distribución de la misma.

Si tiene alguna pregunta técnica sobre las boquillas, necesita asesoramiento para elegir o solicitar un presupuesto,
