Boquillas hidroneumáticas de aire comprimido

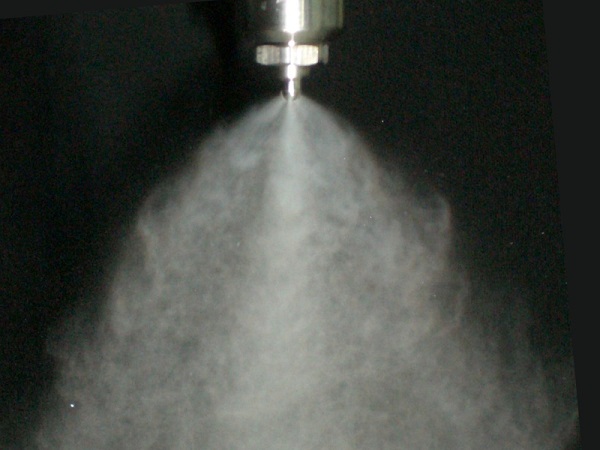

Small capacity

Pequeña capacidad – niebla fina (-100μm)

Pequeña capacidad – niebla fina (-100μm)

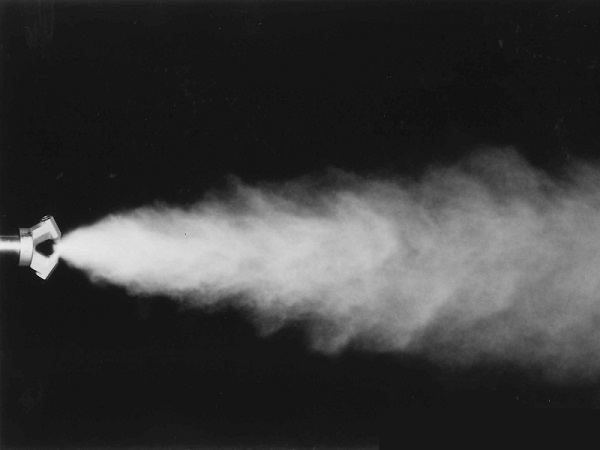

medium capacity nozzles

Niebla fina de capacidad media (-100 μm)

Niebla fina de capacidad media (-100 μm)

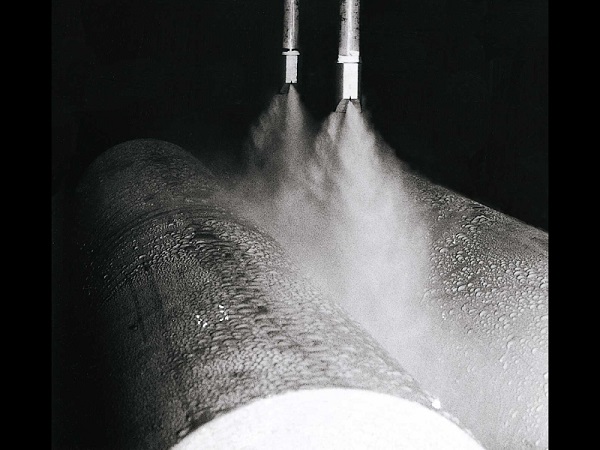

semi-fine fog

Niebla semifina / Lluvia ligera (-1,000 μm)

Niebla semifina / Lluvia ligera (-1,000 μm)
clo

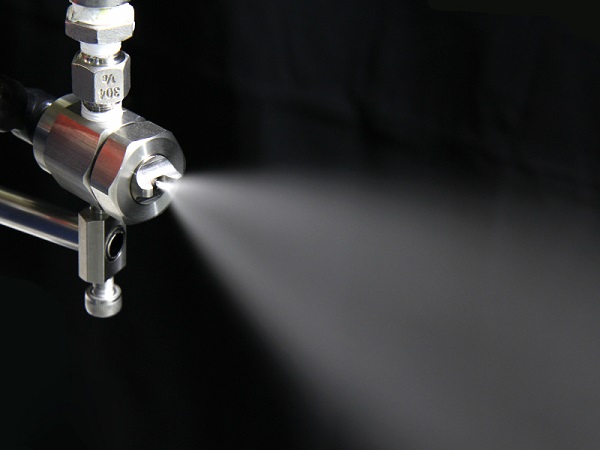

Boquillas hidroneumáticas resistentes a la obstrucción

Boquillas hidroneumáticas resistentes a la obstrucción

Nuestras boquillas hidroneumáticas se dividen en tres categorías según la forma en que se suministra el aire a la boquilla antes de mezclarlo con un líquido:

Las boquillas hidroneumáticas de aire comprimido son boquillas de dos fluidos. Utilizan un flujo de aire comprimido de alta velocidad que les otorga características diferentes en comparación con las boquillas hidráulicas. No deben confundirse con las boquillas accionadas por aire comprimido, que forman parte de la categoría de boquillas de aire. La mayoría de las veces, el aire se usa para descomponer el agua en partículas diminutas, incluso más pequeñas que las que producen las boquillas hidráulicas. Pueden pulverizar gotas muy pequeñas de hasta 7 μm (micras) y se adaptan a una aplicación en la que:

  • se requiere una fina atomización;
  • Se rocía un líquido viscoso;
  • se requiere una gran tasa de rechazo;
  • se requiere una capacidad de pulverización extremadamente pequeña.

Clasificación del producto:

Clasificamos las boquillas hidroneumáticas de aire comprimido en función del diámetro medio de gota:

  • Pequeña capacidad – Niebla fina;
  • Capacidad media – Niebla fina;
  • Niebla semifina – Lluvia ligera;
  • Boquillas hidroneumáticas resistentes a obstrucciones.

Principales características de las boquillas hidroneumáticas de aire comprimido

Además de distinguir las boquillas en función de su tamaño de gota, las boquillas hidroneumáticas de aire comprimido tienen otras características y características que las hacen más atractivas y adecuadas para un proceso, industria o aplicación específicos. Estos pueden relacionarse con factores como:

  • Sistemas de mezcla aire-líquido;
  • Sistemas de alimentación líquida;
  • Patrones de pulverización;
  • Presión de pulverización;
  • Ángulo de pulverización;
  • Capacidad de pulverización;
  • Distribución de spray;
  • Relación de rechazo;
  • Relación aire-agua.

Los sistemas de mezcla aire-líquido se refieren a la forma en que el aire fluye y los líquidos se mezclan antes de ser pulverizados por los orificios (orificios) de la boquilla. Hay tres posibilidades en las que se puede mezclar aire con un líquido:

  • Internamente: proceso de mezclar los fluidos en el interior de la boquilla;
  • Externamente: el proceso de mezcla de fluidos ocurre en el exterior de la boquilla;
  • A través del impacto: la corriente de aire de una boquilla de pulverización choca (choca) con la corriente de aire de la boquilla de otra, creando así gotas más finas y uniformes (AKImist).

En el caso del sistema de alimentación líquida existen dos opciones. Uno es el sistema de presión de líquido que utiliza líquido presurizado, y el otro es el sistema de sifón de líquido, donde el aire comprimido aspira el líquido.

Además, un patrón de pulverización puede ser una indicación de la aplicación que mejor se adapta, ya que puede ofrecer un rendimiento óptimo. Los principales patrones de pulverización para boquillas hidroneumáticas de aire comprimido son:

  • spray de cono hueco: adecuado para humidificación, enfriamiento de gases, reacciones químicas y control de la humedad;
  • spray de cono completo: adecuado para humidificación, enfriamiento de gases, reacciones químicas y control de la humedad;
  • spray plano: indicado para enfriar y recubrir;
  • spray en forma de película (hendidura o cuchillo): indicado para enfriar y recubrir;

La capacidad de pulverización, o la tasa de flujo de pulverización, es la tasa de flujo volumétrico de agua pulverizada por una boquilla. Las boquillas hidroneumáticas son reconocidas y capaces de producir una capacidad de pulverización tan pequeña como 0,1 L / h.

Además, una ventaja de las boquillas hidroneumáticas en comparación con las boquillas hidráulicas, es que permiten a los usuarios obtener grandes ratios de reducción, ajustando las presiones de aire y de líquido, haciéndolas más adecuadas para aplicaciones como: enfriamiento de gases de combustión. Esto ayuda a ofrecer un mayor impacto de pulverización, por ejemplo: VVEA tiene una pulverización 2,5 veces mayor que las boquillas hidráulicas.

Con respecto a la relación aire-agua (volumen de aire y agua): esta tasa se calcula dividiendo la capacidad de pulverización por la tasa de consumo de aire.

Una cosa que debe considerar es el consumo de energía del costo del aire comprimido. Además, asegurar que la instalación y las boquillas implementadas sean de alta calidad, puede ser un factor de ahorro de costos.

IKEUCHI, como innovador en la fabricación industrial, también puede proporcionar sistemas de unidades de pulverización portátiles que contienen boquillas hidroneumáticas, que pueden pulverizar acopladas a una manguera de compresor de aire. Haga clic aquí para obtener más información sobre este producto.

Para conocer el tamaño de la gota, la capacidad de pulverización, la presión de pulverización, el ángulo de pulverización y la distribución de pulverización, los datos se han agregado en la página individual de cada producto. Para obtener información adicional o específica, no dude en ponerse en contacto con uno de nuestros representantes.

En IKEUCHI, hemos determinado los fundamentos para seleccionar la boquilla adecuada para su aplicación en función de sus características. Al seleccionar la boquilla, le aconsejamos según el ángulo de pulverización requerido, la capacidad de pulverización, el patrón de pulverización óptimo y la distribución de pulverización.

Las boquillas de aire comprimido son boquillas hidroneumáticas, lo que significa que son boquillas de dos fluidos. Utilizan un flujo de aire comprimido de alta velocidad que les da características diferentes a las de las boquillas hidráulicas. La mayoría de las veces, el aire se utiliza para descomponer el agua en partículas diminutas, incluso más pequeñas que las que producen las boquillas hidráulicas. De hecho, pueden pulverizar gotitas muy pequeñas hasta 7μm, y encajan en situaciones en las que..:

  • se requiere una atomización fina;
  • se pulveriza un líquido viscoso;
  • se requiere una gran tasa de rechazo;
  • se requiere una capacidad de pulverización extremadamente pequeña.

Nuestras boquillas hidroneumáticas están separadas en tres categorías que representan la forma en que el aire es suministrado a la boquilla antes de ser mezclado con un líquido: boquillas impulsadas por aire comprimido, boquillas impulsadas por aire soplado y boquillas hidroneumáticas especiales (como las accionadas por vapor).

El aire comprimido es una forma de almacenamiento de energía debido a su capacidad de realizar el trabajo cuando se descomprime. La producción de aire comprimido se lleva a cabo, en su mayor parte, con energía eléctrica a través de un compresor.

Además, otra gran ventaja del uso de las boquillas de IKEUCHI es que tienen un menor consumo de flujo de aire comprimido en comparación con los tubos de escape libres, reduciendo así los costos de operación de la instalación.

En IKEUCHI hemos determinado los fundamentos para seleccionar la boquilla adecuada para su aplicación en base a sus características. Al seleccionar la boquilla, le aconsejamos que se base en el ángulo de pulverización requerido, la capacidad de pulverización, el patrón óptimo de pulverización y la distribución de la misma.
