Diseño compacto, boquilla plana con control pulverización

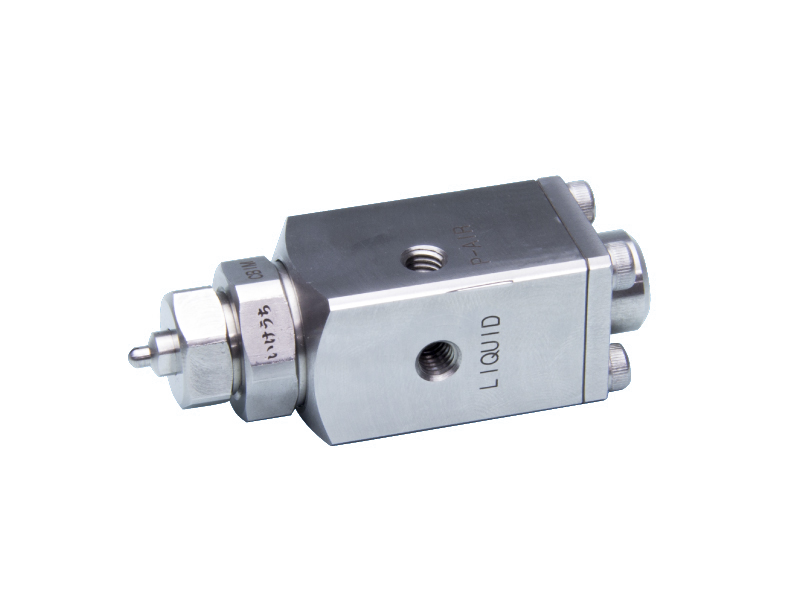

Serie CBIMV con control de pulverización
Features
Las características de las boquillas de la serie CBIMV con control de pulverización:
- Nueva línea de boquillas compactas de la serie CBIM con adaptador de control de pulverización que puede regular el on/apagado de pulverización con un pistón incorporado.
- Boquillas neumáticas de pulverización plana produce una atomización fina con un diámetro medio de gota de 100 μm o menos.**
- Cuenta con una gran relación de reducción bajo presiones líquidas de 0,1 – 0,3 MPa (aproximadamente 1 bar – 3 bar).
- Produce dos distribuciones de pulverización diferentes: distribución uniforme de pulverización en todo el área del patrón de pulverización (cuando se pulveriza a una baja relación aire-agua), o una distribución en forma de montaña que tiene bordes gradualmente cónicos (a una alta relación aire-agua).
- Ángulo de pulverización de 110°, 80°, o 45°.*
*Ángulo de pulverización medido a una presión de aire comprimido de 0,3 MPa (aproximadamente 3 bar) y una presión líquida de 0,1 MPa (aproximadamente 1 bar).
**Diámetro medio gota medido por el método láser Doppler.
Rosca estándar
-
Tamaño de conexión de tubería
M5 profundidad 4
Presión estándar
-
Ángulo de pulverización
45°, 80°, o 110°*
Caudal de pulverización
0,25 - 14,3 L/hora
Tipo de suministro de aire
Aire comprimido
Sistema de alimentación de líquidos
Pression de liquide
Diámetro medio de gota
20 - 100 μm**
Consumo de aire
2,6 - 25 L/min, Normal
Presión del aire
0,2 - 0,4 MPa (aprox 2 bar - 4 bar)
Diámetro de orificio
0,2 - 0,4 mm (orificio de boquilla)
Aplicaciones
Las boquillas de la serie CBIMV con control de pulverización tienen múltiples aplicaciones:
- Pulverización: aceite, agente de tratamiento superficial, preventivo de óxido.
- Control de humedad: Papel, gas, cerámica, hormigón, etc.
- Limpieza: Placas de circuito sin impresiones, tubos de vidrio, etc.
