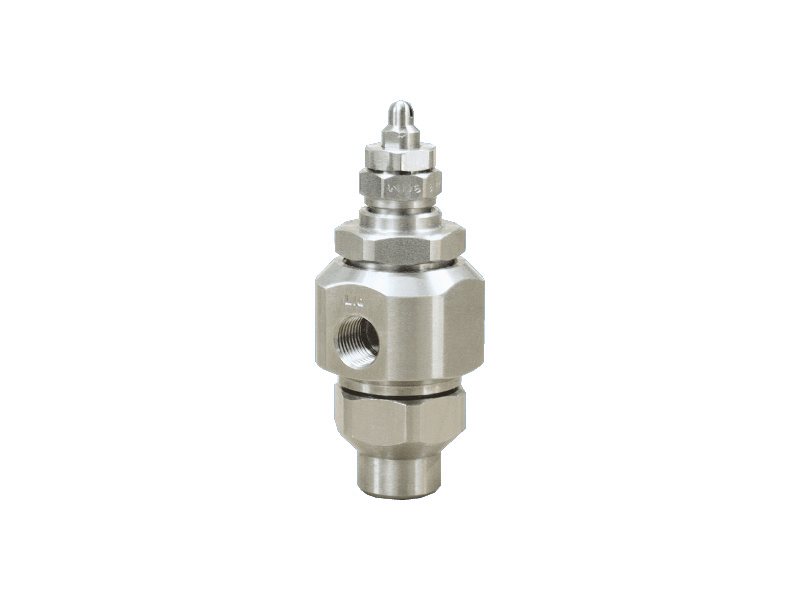

BIMV series

Features

Características de las boquillas de la serie BIMV:

  • Boquillas hidroneumáticas de pulverización plana produce una atomización fina con un diámetro medio de gota de 100 μm o menos (*3).
  • Cuenta con una gran relación de reducción bajo presiones líquidas de 0,1 – 0,3 MPa (aproximadamente 1 bar – 3 bar).
  • Produce dos distribuciones de pulverización diferentes: distribución uniforme de pulverización en todo el área del patrón de pulverización (cuando se pulveriza a una baja relación aire-agua), o una distribución en forma de montaña que tiene bordes gradualmente cónicos (a una alta relación aire-agua).
  • Ángulo de pulverización de 110°, 80°, o 45°.


*1) Ángulo de pulverización medido a una presión de aire comprimido de 0,3 MPa (aproximadamente 3 bar) y una presión líquida de 0,1 MPa (1 bar).
*2) Diámetro de paso libre del orificio de la boquilla.
*3) Medido por el método láser Doppler.

  Descarga el modelo CAD   Contáctenos

Rosca estándar

-

Tamaño de conexión de tubería

-

Presión estándar

-

Ángulo de pulverización

45°, 80°, o 110° (*1)

Caudal de pulverización

1,0 - 107 L/hora

Tipo de suministro de aire

Aire comprimido

Sistema de alimentación de líquidos

Presión de líquido

Diámetro medio de gota

20 - 100 μm

Consumo de aire

7 - 245 L/min, Normal

Presión del aire

0,2 - 0,4 MPa (aprox 2 bar - 4 bar)

Diámetro de orificio

0,2 - 1,6 mm (*2)

Aplicaciones

La serie BIMV tiene múltiples aplicaciones:

  • Pulverización: Agente de liberación de moho, lubricante, desodorante (pozo de basura, colector de basura, conducto de entrada), aceite, agente de tratamiento superficial, preventivo de óxido, insecticida, urea acuosa, etc.
  • Refrigeración: Troqueles, gas, vidrio, placas de acero, piezas de acero, molduras, cuerpos de automóviles, productos plásticos, etc.
  • Control de humedad: Papel, gas, cerámica, hormigón, etc.
  • Limpieza: Placas de circuito sin impresiones, tubos de vidrio, etc.
  • Otros: Supresión de polvo, desnitrificación del catalizador, etc.


[Industria siderúrgica]

  • Proceso de materia prima: Supresión de polvo en la línea transportadora, Agente reductor de la desnitización de gases de combustión
  • Proceso de fabricación de acero: Refractarios de enfriamiento en el mantenimiento de cucharón y artesa, horno eléctrico de refrigeración y electrodo
  • Proceso del tren de laminación: Bobina de enfriamiento
  • Proceso de acabado superficial: Tratamiento de esclava minimizado en la línea de galvanizado continuo, línea de recubrimiento de refrigeración
