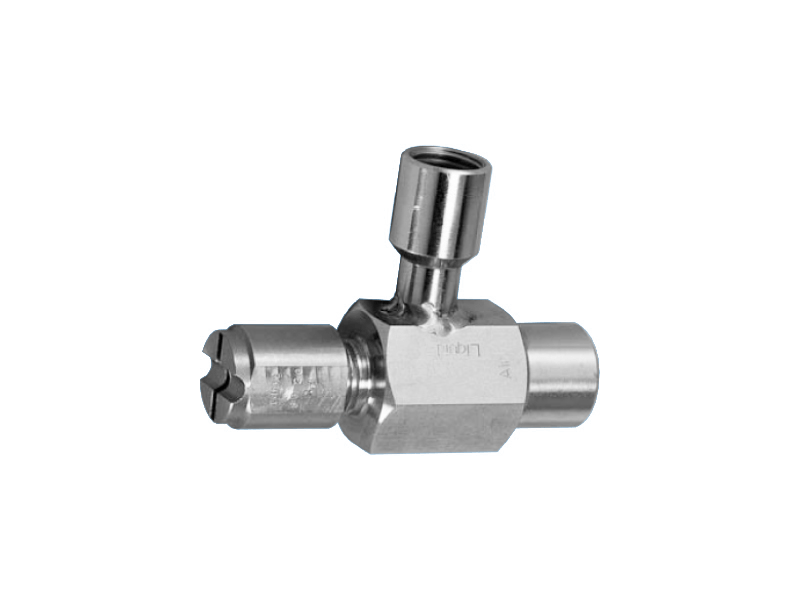

Boquilla plana ultra gruesa niebla semi fina
Serie DDA
Features
Las características de las boquillas de la serie DDA:
- Boquillas hidroneumáticas de pulvarización plana gruesa que produce un gran volumen de atomización semifina con un diámetro medio de gota de 50 μm o más (*3).
- Tipo de presión líquida bajo las presiones líquidas de 0,07 – 0,7 MPa (aproximadamente 0,7 bar – 7 bar).
- Gran relación de reducción con una variación mínima en el ángulo de pulverización
- Distribución uniforme adecuada para arreglos de múltiples boquillas.
- El patrón de pulverización plano más grueso cubre un área más amplia.
- El gran diámetro de paso libre minimiza la obstrucción.
- Ángulo de pulverización de 75°, 80°, 100°, 110°, o 125°.
*1) Los criterios para la medición del ángulo de pulverización varían en función de los códigos de la boquilla.
*2) Diámetro de paso libre del orificio de la boquilla.
*3) Medido por el método de difracción Fraunhofer.
Rosca estándar
-
Tamaño de conexión de tubería
Rc 1/4" - Rc 1/2
Presión estándar
-
Ángulo de pulverización
75° - 125° (*1)
Caudal de pulverización
0,14 - 57,3 L/min
Tipo de suministro de aire
Aire comprimido
Sistema de alimentación de líquidos
Pression de liquide
Diámetro medio de gota
15 - 200 μm (*3)
Consumo de aire
17 - 610 L/min, Normal
Presión del aire
0,1 - 0,4 MPa (aprox 1 - 4 bar)
Diámetro de orificio
2,0 - 7,0 mm (*2)
Aplicaciones
Las boquillas de la serie DDA tienen múltiples aplicaciones:
- Refrigeración: Gas, placas de acero, piezas de acero, tuberías, molduras, etc.
- Proceso de fabricación de acero: enfriamiento de acero fundido continuo (flor, lados cortos de losa, palanquilla), rollo de enfriamiento de la máquina de fundición
- Proceso de laminación: Placa de acero de refrigeración en línea de recocido continuo, rollo en tratamiento térmico y acero magnético
