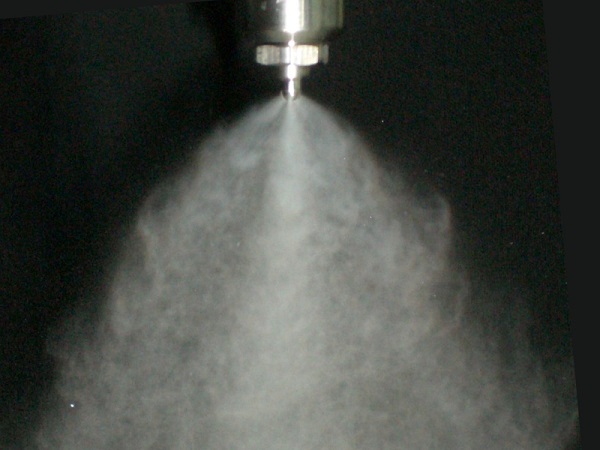

Niebla fina de pequeña capacidad (-100μm)

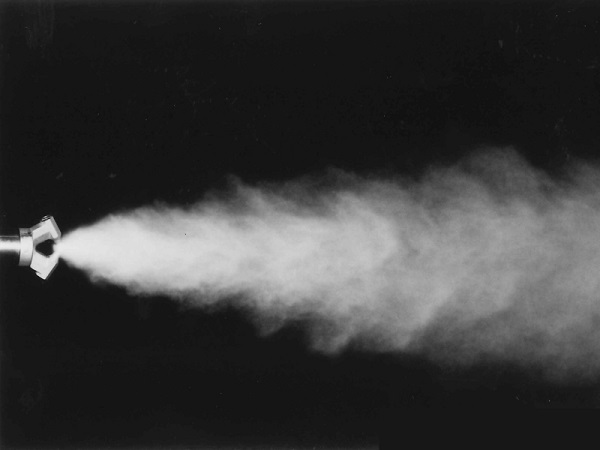

Niebla fina de gran capacidad (-100 μm)

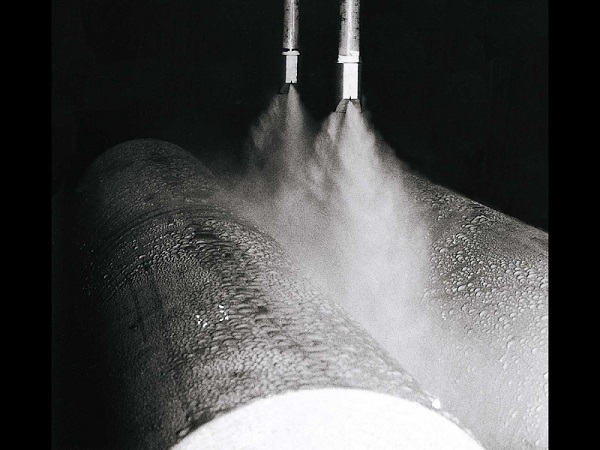

Niebla semifina / Lluvia ligera (-1,000 μm)

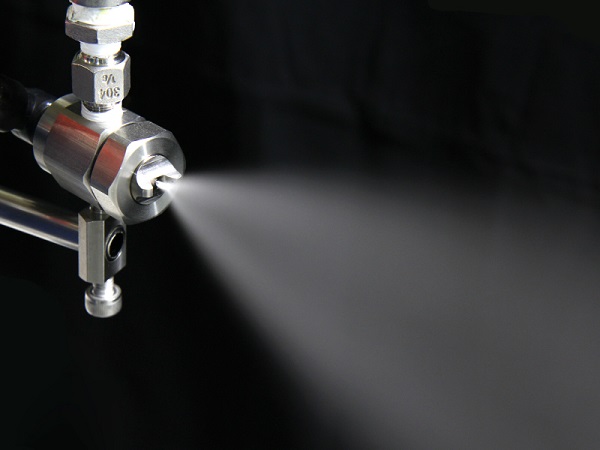

Boquillas hidroneumáticas resistentes a la obstrucción
¿Qué son las boquillas neumáticas de aire comprimido?
Las boquillas hidroneumáticas de aire comprimido son boquillas de dos fluidos. Utilizan un flujo de aire comprimido de alta velocidad que les otorga características diferentes en comparación con las boquillas hidráulicas. No deben confundirse con las boquillas accionadas por aire comprimido, que forman parte de la categoría de boquillas de aire. La mayoría de las veces, el aire se usa para descomponer el agua en partículas diminutas, incluso más pequeñas que las que producen las boquillas hidráulicas. Pueden pulverizar gotas muy pequeñas de hasta 7 μm (micras) y se adaptan a una aplicación en la que:
Aplicaciones:
- Se requiere una fina atomización
- Se rocía un líquido viscoso
- Se requiere una gran tasa de rechazo
- Se requiere una capacidad de pulverización extremadamente pequeña
Clasificación de productos
Clasificamos las boquillas hidroneumáticas de aire comprimido en función del diámetro medio de gota:
- Niebla fina de pequeña capacidad (-100μm)
- Niebla fina de gran capacidad (-100 μm)
- Niebla semifina / Lluvia ligera (-1,000 μm)
- Boquillas hidroneumáticas resistentes a la obstrucción
Características principales de las boquillas neumáticas de aire comprimido
Además de distinguir las boquillas en función del tamaño de las gotas, las boquillas neumáticas de aire comprimido tienen otras características y propiedades que las hacen más atractivas y adecuadas para un proceso, industria o aplicación específicos. Estas pueden estar relacionadas con factores como:
- Sistemas de mezcla aire-líquido
- Sistemas de alimentación líquida
- Patrones de pulverización
- Presión de pulverización
- Ángulo de pulverización
- Capacidad de pulverización
- Distribución por pulverización
- Relación de reducción
- Relación aire-agua
Los sistemas de mezcla aire-líquido se refieren a la forma en que el aire fluye y los líquidos se mezclan antes de ser pulverizados por los orificios (agujeros) de la boquilla. Hay tres posibilidades en las que el aire puede mezclarse con un líquido:
- Internamente: proceso de mezcla de los fluidos en el interior de la boquilla
- Externamente: el proceso de mezcla de fluidos se produce en el exterior de la boquilla
- Por impacto: el flujo de aire de una boquilla pulverizadora choca (impacta) con el flujo de aire de otra boquilla, creando así gotas más finas y uniformes (AKIMist).
En el caso del sistema de alimentación de líquidos, hay dos opciones. Una es el sistema de presión de líquidos, que utiliza líquido a presión, y la otra es el sistema de sifón de líquidos, en el que el líquido es aspirado por el aire comprimido.
Además, el patrón de pulverización puede ser un indicio de la aplicación más adecuada, ya que puede ofrecer un rendimiento óptimo. Los principales patrones de pulverización de las boquillas neumáticas de aire comprimido son:
- Pulverizador de cono hueco: adecuado para humidificación, enfriamiento de gases, reacciones químicas y control de humedad.
- Pulverización de cono completo: adecuada para humidificación, enfriamiento de gases, reacciones químicas y control de humedad.
- Pulverización plana: indicada para enfriar y recubrir;
- Pulverización tipo película (ranura o cuchilla): indicada para enfriamiento y recubrimiento
La capacidad de pulverización, o la tasa de flujo de pulverización, es la tasa de flujo volumétrico de agua pulverizada por una boquilla. Las boquillas hidroneumáticas son reconocidas y capaces de producir una capacidad de pulverización tan pequeña como 0,1 L / h.
Además, una ventaja de las boquillas hidroneumáticas en comparación con las boquillas hidráulicas, es que permiten a los usuarios obtener grandes ratios de reducción, ajustando las presiones de aire y de líquido, haciéndolas más adecuadas para aplicaciones como: enfriamiento de gases de combustión. Esto ayuda a ofrecer un mayor impacto de pulverización, por ejemplo: VVEA tiene una pulverización 2,5 veces mayor que las boquillas hidráulicas.
Con respecto a la relación aire-agua (volumen de aire y agua): esta tasa se calcula dividiendo la capacidad de pulverización por la tasa de consumo de aire. Una cosa que debe considerar es el consumo de energía del costo del aire comprimido. Además, asegurar que la instalación y las boquillas implementadas sean de alta calidad, puede ser un factor de ahorro de costos. IKEUCHI, como innovador en la fabricación industrial, también puede proporcionar sistemas de unidades de pulverización portátiles que contienen boquillas hidroneumáticas, que pueden pulverizar acopladas a una manguera de compresor de aire. Haga clic aquí para obtener más información sobre este producto.
Ventajas de utilizar las boquillas pulverizadoras Ikeuchi
Rentable
Las boquillas pulverizadoras Ikeuchi son conocidas por su alta resistencia al desgaste. Para obtener la máxima resistencia al desgaste, pruebe nuestras boquillas pulverizadoras cerámicas.
Una boquilla pulverizadora de alta calidad mantendrá su patrón y distribución de pulverización durante más tiempo, lo que reducirá el desperdicio de agua.
Gracias a que se producen menos atascos y no es necesario sustituir las boquillas pulverizadoras, nuestras boquillas reducen el tiempo de inactividad en su producción.
Rendimiento garantizado
Ikeuchi es expert en boquillas desde 1954, lo que le asegura la más alta calidad y conocimiento especializado en este campo.
Todas nuestras boquillas se desarrollan y fabrican internamente. Esto garantiza el más alto estándar a nivel mundial.
En Ikeuchi ofrecemos garantía para la capacidad y el ángulo de pulverización con una precisión de + o – 5 % y 5 grados.
