Calculadora de humidificación
¿Cómo puede calcular la cantidad requerida de humidificación para su fábrica?
La tasa de cambio de aire es el número de veces por hora que el sistema de ventilación cambia todo el aire de la habitación.
Su nivel de humedad actual se puede medir mediante el uso de un higrómetro. Este es un pequeño dispositivo asequible que cuesta alrededor de 10 euros.
El nivel de humedad ideal generalmente se encuentra entre el 40 y el 60 %, según la industria en la que opere. A continuación, puede ver cuál es el nivel recomendado para las diferentes industrias.
Niveles de humedad recomendados por industria:
- Automoción: 50-60%
- Panadería: 40-60 %.
- Electrónica: 30-70 %.
- Invernadero: 40-70 %.
- Cultivo de setas: 80-90 %.
- Eclosión de pollo: 60-70%
- Impresión: 40-60%
- SMT: 30-50 %.
- Textil: 40-60 %.
- Bodega: 50-60 %.
Humidificación por niebla seca
Nuestro sistema de humidificación AKIMist®Dry Fog se puede adaptar a todos los sectores en los que el control de la humedad es fundamental. Destaca por el tamaño minúsculo de sus gotitas, de unos 7,5 µm, lo que evita cualquier humectación o condensación. Las gotitas son tan pequeñas que rebotan sin romperse al chocar contra cualquier superficie. Además, AKIMist es extremadamente eficiente desde el punto de vista energético, con un coste energético hasta un 80 % inferior al del vapor. AKIMist también ofrece la ventaja añadida de la supresión del polvo, lo que puede suponer un grave problema en muchas instalaciones de producción.
¿Quieres saber cuántas unidades AKIMist necesitas para tu aplicación concreta?
Entonces prueba nuestra calculadora de unidades AKIMist. Solo tienes que introducir la longitud, la anchura y la altura de tus instalaciones y obtendrás una estimación del número de unidades que necesitas.
¿Cómo calcular manualmente la carga de humidificación?
¿Cómo optimizar estas herramientas para encontrar la humidificación correcta?
Tienes 2 herramientas a tu disposición que pueden ayudarte a determinar la cantidad correcta de humedad que necesitas agregar en una habitación: la tabla psicrométrica y una fórmula matemática.
- Con la tabla psicrométrica sabes cuánta cantidad de humedad necesitas agregar para alcanzar el nivel de humedad relativa deseado.
- Con la fórmula podrás calcular la carga de humedad exacta necesaria en función de las características de tu habitación.
¿Cómo optimizar estas herramientas para encontrar la humidificación correcta?
Este diagrama muestra las características del “aire húmedo” relacionadas con la humedad relativa y absoluta. Ayuda a comprender parámetros como la temperatura de bulbo seco (DBT), la temperatura del punto de rocío, la humedad absoluta, la humedad relativa y la entalpía (la cantidad total de energía en un sistema).
Si conoce dos de esos elementos, puede encontrar todos los restantes utilizando la tabla psicrométrica.

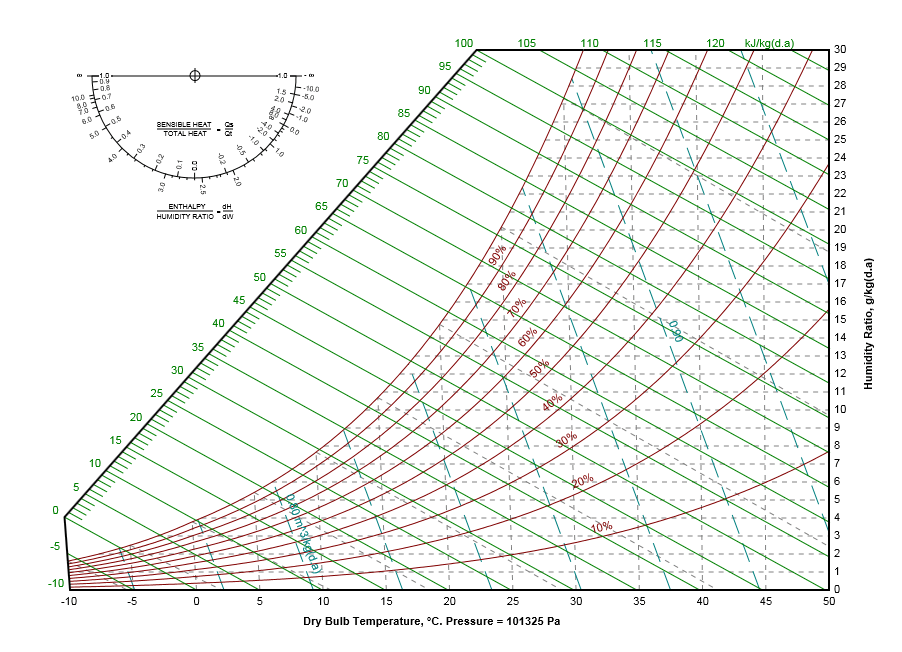

La carta psicrométrica
El gráfico psicrométrico muestra cómo evolucionan las métricas en función de tus parámetros.
Muestra la temperatura de bulbo seco (DBT), la humedad absoluta, la humedad relativa y la entalpía a una presión estándar: 101325 Pa. Puede calcular cualquier cifra del gráfico si conoce 2 de estos parámetros.
Por ejemplo, si conoce la humedad relativa actual y la temperatura real de la habitación, puede cotejar ambos valores en el gráfico y averiguar la humedad absoluta de la habitación.
La segunda herramienta es la fórmula para calcular cuánta humedad debes llevar a tu habitación:
- L representa la carga de humidificación (cantidad de humedad o agua) que debe agregar al flujo de aire cada hora. Se expresa en kg/hora.
- V es la tasa de ventilación y representa el número de veces que se cambia todo el aire de la habitación. Se puede expresar en m³/hora y se puede calcular multiplicando el volumen de la habitación por el cambio de aire por hora (CAH).
- R representa la densidad del aire. Es 1,2 cuando la temperatura es de 20 grados. Se expresa en kg/m³.
- (x1 – x2) representa la diferencia entre los niveles de humedad deseados y los niveles de humedad del aire que introducimos, expresado en kg de agua por kg de aire: kg/kg. Esta es la humedad absoluta por kilogramo de aire, también llamada índice de humedad en el gráfico psicométrico.
Ejemplo práctico
Tanto la fórmula como la tabla psicrométrica pueden ayudarlo a descubrir cómo puede alcanzar el nivel de humedad deseado. Tomemos un ejemplo concreto con cifras sobre cómo puede usar ambas herramientas en consecuencia.

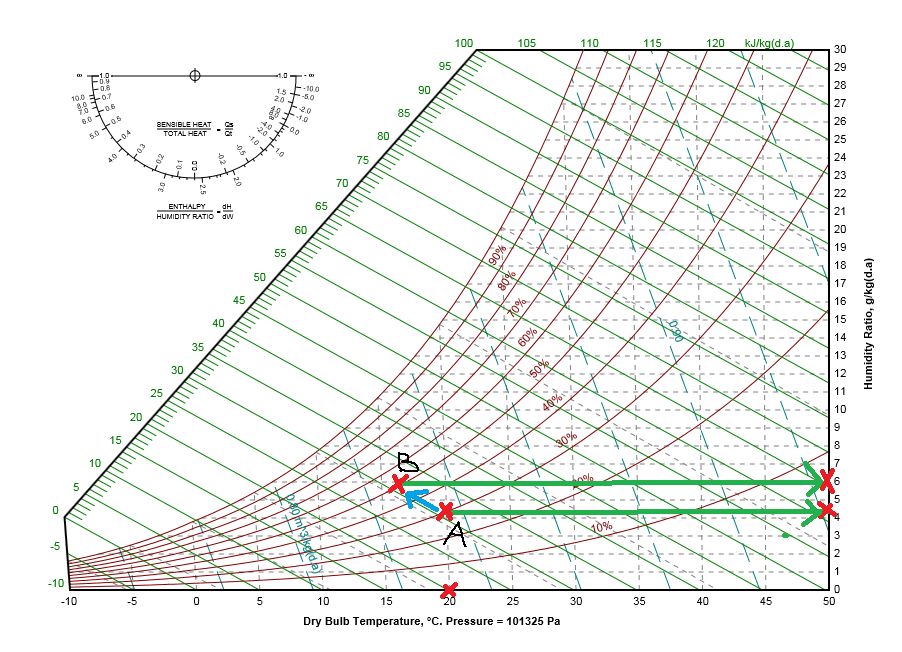

¿Cómo utilizar la carta psicrométrica?
Supongamos que una habitación tiene una temperatura de 20 grados y una humedad relativa del 30%.
- Primero, necesitas averiguar la cantidad de agua en el aire. Puede averiguarlo cruzando la temperatura de bulbo seco (DBT) y los valores de humedad relativa en el gráfico. Marque el punto de cruce (A). Luego, debe informarlos al eje y para encontrar la relación de humedad. El resultado para 20°C y 30%HR es de aproximadamente 4,5 gramos de agua por kilogramo de aire.
- En segundo lugar, debe encontrar la cantidad de agua que se necesita en el aire para alcanzar la humidificación necesaria para su industria.
Digamos que quieres alcanzar el 50 % de HR. Encuentra el punto cruzado anterior. Luego siga la línea de entalpía verde hacia arriba hasta el 50 % de HR. Reporte el segundo punto de cruce (B) al eje y. En este caso, el valor es de 6 gramos de agua por kilogramo de aire.
Observación: también puede notar que la temperatura de bulbo seco disminuyó a aproximadamente 16,5 °C.
Ahora, sabes que tienes que agregar 6 – 4.5 = 1.5 gramos de agua por kilogramo de aire.
¿Cómo calcular la cantidad exacta de humidificación necesaria con la fórmula?
L = V x R x ( X1 – X2)
Ya sabemos que la densidad del aire R es 1,2 cuando la temperatura es de 20 grados, y la relación de humedad (X1 – X2) necesaria para agregar es de 1,5 gramos.
Recordatorio: (X1 – X2) se expresa en kg/kg
L = V x 1.2 x 0.0015

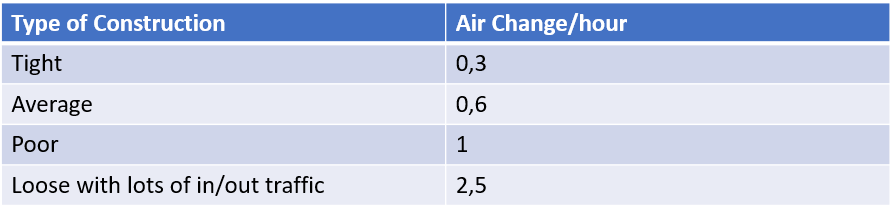

Todo lo que te queda por hacer es calcular la tasa de ventilación V multiplicando el volumen de tu habitación por el cambio de aire por hora. Además, aquí hay una indicación del cambio de aire por hora dependiendo de la construcción de su habitación.
Si las dimensiones de sus habitaciones son 15m x 25m x 2,5m = 937,5m³ y su habitación tiene una unidad de 1 cambio de aire por hora, entonces la carga de humidificación será:
L = 937.5 x 1.2 x 0.0015 = 1.6875 kg/hour
Por lo tanto, para alcanzar un nivel de humedad relativa del 50% para su habitación de 937,5m³, necesitará un humidificador con una capacidad de humidificación de 1,7 kg/hora o 1,7 l/hora como mínimo.
Saber la cantidad exacta de humedad que necesita agregar para su aplicación y el nivel de humedad deseado lo ayudará a determinar qué humidificador necesita. Si quieres utilizar la tabla psicrométrica puedes descargarla siguiendo este enlace
Si aún tiene dudas, nuestros ingenieros pueden ayudarlo con una inspección del sitio y determinar el mejor enfoque para su fábrica. Reserve una visita al sitio Reserve una visita al sitio aquí
Preguntas frecuentes sobre la humedad relativa y absoluta
1: ¿Qué es la humedad relativa?
La humedad relativa (HR) es la relación entre la presión real del vapor de agua y la presión de saturación del vapor de agua a la misma temperatura. Se expresa en porcentaje. Un valor del 50 % de HR significa que la presión del vapor de agua es la mitad del valor de saturación a esa temperatura. Por lo tanto, la humedad relativa depende tanto del contenido de humedad como de la temperatura.
2: ¿Qué es la humedad absoluta?
La humedad absoluta es la masa de vapor de agua por unidad de volumen de aire húmedo, expresada normalmente en gramos por metro cúbico (g/m³). Por ejemplo, una humedad absoluta de 8 g/m³ significa que cada metro cúbico de aire contiene ocho gramos de vapor de agua. No debe confundirse con el índice de humedad, que mide el vapor de agua por kilogramo de aire seco, ni con la humedad específica, que mide el vapor de agua por kilogramo de aire húmedo.
3: ¿Cuál es la diferencia entre la humedad relativa y la humedad absoluta?
La humedad relativa describe el grado en que el aire se acerca a la saturación. La humedad absoluta describe la concentración de vapor de agua.
Característica | Humedad relativa | Humedad absoluta |
|---|---|---|
Qué mide | Presión del vapor de agua en relación con la saturación | Masa de vapor de agua por volumen de aire |
Unidad |
% de humedad relativa |
g/m³ |
Uso habitual
|
Supervisión de las condiciones ambientales y de los procesos |
Descripción de la concentración de vapor de agua |
Efecto de la temperatura |
Puede variar considerablemente cuando el aire se calienta o se enfría |
Puede variar si la calefacción o la refrigeración modifican el volumen del aire |
4: . ¿Cómo influye la temperatura en la humedad?
Cuando el aire se calienta sin añadir ni eliminar humedad, su humedad relativa suele disminuir. Cuando se enfría, la humedad relativa aumenta hasta alcanzar la saturación. Si una superficie está más fría que el punto de rocío del aire, el vapor de agua puede condensarse en ella. Por eso, la humedad relativa siempre debe tenerse en cuenta junto con la temperatura. La humedad absoluta no es necesariamente constante durante el calentamiento: si el aire se expande, la misma masa de vapor de agua ocupa un volumen mayor. La relación de humedad permanece constante cuando no se añade ni se elimina humedad, siempre que no se produzca condensación.
5: ¿Por qué son importantes la humedad relativa y la humedad absoluta en los procesos industriales?
La humedad influye en el comportamiento de los materiales durante la producción y el almacenamiento. Un control adecuado puede ayudar a mantener condiciones constantes para los productos y procesos sensibles a la humedad. La humedad relativa resulta útil para supervisar las condiciones a las que se ven sometidos los materiales. A la hora de dimensionar los sistemas de humidificación, los ingenieros suelen utilizar el índice de humedad y el caudal másico de aire seco para calcular la cantidad de agua que debe añadirse. Una evaluación completa debe tener en cuenta el aire de entrada, la ventilación, la temperatura, la humedad absorbida o liberada por los materiales y la humedad eliminada por los equipos de refrigeración. El tamaño de la sala por sí solo no determina la capacidad de humidificación necesaria. Ikeuchi ayuda a los fabricantes a evaluar estas condiciones y a seleccionar soluciones de humidificación industrial adecuadas. Nuestra calculadora de humidificadores ofrece un punto de partida para comprender la demanda de humidificación.
