Diferentes tipos de boquillas pulverizadoras: explicación de 11 tipos
Cuando hablamos de los diferentes tipos de boquillas de pulverización, generalmente distinguimos entre boquillas hidráulicas, neumáticas y boquillas de limpieza de depósitos. Las boquillas hidráulicas utilizan únicamente la presión del líquido, mientras que las boquillas neumáticas emplean tanto aire como presión del líquido. Existen 11 tipos diferentes de boquillas de pulverización, entre los que se incluyen las boquillas de abanico plano, cono lleno, cono hueco, chorro sólido, mezcla interna, mezcla externa, tipo impacto, limpieza rotativa 2D, limpieza rotativa 3D, limpieza fija y limpieza de conductos. Los distintos tipos de boquillas se diferencian en la cobertura de pulverización, el tamaño de las gotas, la fuerza de impacto, los materiales de fabricación y los requisitos de funcionamiento.
Índice
Comparación de los 11 tipos diferentes de boquillas pulverizadoras
| Patrón o mecanismo de pulverización | .Ventaja principal | .Aplicaciones típicas. | |
|---|---|---|---|
| Chorro plano en forma de abanico | .Cobertura | Lineal uniforme | .Limpieza, lavado, recubrimiento. |
| Pulverización en forma de anillo circular | ;Atomización fina | ;Enfriamiento por gas; pulverización química | |
| Pulverización circular completa | .Cobertura de toda la superficie | .Refrigeración y supresión del polvo | .|
| Chorro de líquido concentrado | .Impacto localizado intenso | .Limpieza a alta presión, recorte. | |
| El aire y el líquido se mezclan dentro de la boquilla | .Atomización fina | .Refrigeración, humidificación. | |
| Mezcla externa: | El aire y el líquido se mezclan fuera de la boquilla | .Adecuado para determinados líquidos viscosos | .Recubrimiento, lubricación | .
| Los aerosoles atomizados chocan entre sí | ;Gotitas muy finas | ;Humidificación, prevención de descargas electrostáticas (ESD) | |
| Pulverización giratoria en un solo plano | .Amplia cobertura de limpieza | .Depósitos de alimentos y bebidas. | |
| Chorros giratorios multieje | .Limpieza de alto impacto | .Elaboración de cerveza, procesamiento químico. | |
| Pulverizador fijo multidireccional | .Diseño sencillo que requiere poco mantenimiento | .Limpieza rutinaria de depósitos | .|
| Chorro dirigido hacia el interior de los conductos cerrados | .Limpieza de zonas de difícil acceso | .Limpieza industrial de conductos. |
Boquillas de pulverización hidráulicas

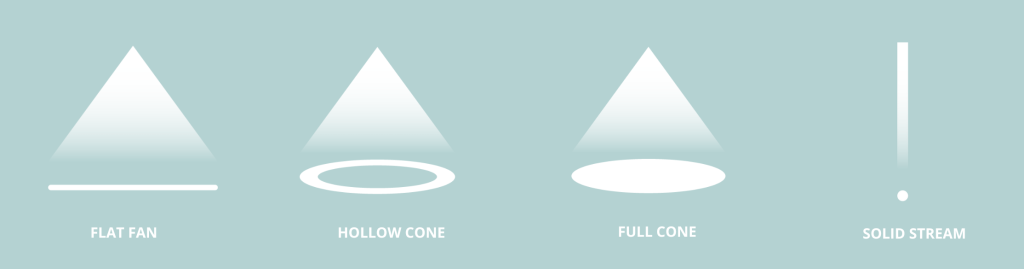

Las boquillas de pulverización hidráulicas se pueden clasificar en cuatro tipos diferentes de patrones de pulverización:
- Plana
- Cono hueco
- Cono lleno
- Flujo sólido
Boquillas de patrón de pulverización plana
Las boquillas de abanico plano, también conocidas como boquillas de pulverización de chorro plano, se caracterizan por su distribución de pulverización en forma de montaña o uniforme. Este tipo de boquillas se puede dividir en dos categorías: distribución en forma de montaña y distribución uniforme. La distribución en forma de montaña permite conseguir una pulverización homogénea en instalaciones con múltiples boquillas, gracias a la superposición de los patrones de pulverización. Por otro lado, la distribución uniforme proporciona una fuerza de impacto constante en toda la superficie de pulverización.
Aplicaciones:
- Limpieza
- Rociar con agua o productos químicos
- Enfriamiento
- Recorte de papel o metal
Tipo de boquilla de chorro plano: | Bordes de distribución decreciente | Pulverización uniforme | Eliminación de incrustaciones |
|---|---|---|---|
Distribución del aerosol | Distribución decreciente en ambos extremos. | Uniforme en todo el ancho de pulverización | Pulverización concentrada de alto impacto |
Superposición | Superposición | Se requiere poca o ninguna superposición. | A veces |
Objetivo principal | Cobertura uniforme mediante la superposición de boquillas. | Cobertura uniforme con una sola boquilla. | Eliminación de incrustaciones y depósitos. |
Boquillas de cono hueco
Las boquillas de cono hueco se caracterizan por su patrón de pulverización en forma de anillo. Este tipo de boquillas es ideal para aplicaciones que requieren un tamaño de gota más pequeño, ya que el patrón de pulverización de cono hueco limita la cantidad de agua pulverizada.
Aplicaciones:
- Limpieza
- Rociar con agua o productos químicos
- Gases de refrigeración y lavado
- Humidificación y reacciones químicas
- Recortes de papel o metal, etc.
Tipo de cono hueco | Pulverización fina | Pulverización semifina | Lluvia ligera |
|---|---|---|---|
Tamaño de gota | Menos de 100 µm | Below 300 µm | Menos de 1000 µm |
Objetivo principal | Refrigeración, nebulización | Spraying of chemicals | Enfriamiento por gas, pulverización de lechada |
Boquillas de cono lleno
Las boquillas de cono lleno pulverizan el líquido en forma de cono con una distribución uniforme. Como su nombre indica, toda la superficie dentro del cono queda cubierta por la pulverización. Los ángulos de pulverización suelen oscilar entre 30° y 120°. También están disponibles con un patrón de pulverización cuadrado de cobertura completa, especialmente adecuado para las torres de cultivo utilizadas en la agricultura vertical.
Toepassingen:
- Limpieza
- Rociar con agua o productos químicos
- Enfriamiento
- Recorte de papel o metal
Tipos de boquillas de cono lleno | Ángulo estándar | Atypical angle | Antiobstrucción | Multiorificio |
|---|---|---|---|---|
Características | Ángulo de pulverización entre 55° y 105° | Patrón de pulverización cuadrado o estrecho | Larger free passage diameter | Varios orificios |
Objetivo principal | Cleaning, dust suppression | Irrigation in vertical farming | Aireación, eliminación de espuma, extinción de incendios | Limpieza y lavado de botellas |
Boquillas de chorro sólido
Las boquillas de chorro sólido pulverizan el líquido en forma de chorros continuos y concentrados. Pueden disponer de uno, dos o siete chorros, según el patrón de pulverización. Las boquillas de chorro sólido proporcionan la mayor fuerza de impacto, lo que las hace ideales para aplicaciones de limpieza o recorte.
Toepassingen:
- Limpieza y refrigeración
- Rociar con agua o productos químicos
- Recortes de papel o metal, etc.
Tipo de boquilla de chorro sólido | Corriente sólida estándar | Chorro redondo convexo | Boquillas de chorro de chorro sólido para recorte de papel | Corriente sólida especializada |
|---|---|---|---|---|
Características | Boquilla de chorro sólido de máximo impacto | Antiobstrucción | Corriente sólida no turbulenta | Flujo sin turbulencias |
Objetivo principal | Limpieza a alta presión | Limpieza de piezas de alambre y fieltro | Recorte de papel | Marcado, desbarbado |
Tipos neumáticos de boquillas de pulverización
Las boquillas neumáticas, también conocidas como boquillas de dos fluidos, mezclan gases con líquidos y los atomizan mediante una bomba de alta presión y un compresor de aire para generar una pulverización fina.
Se pueden utilizar en una amplia variedad de aplicaciones, ya que son capaces de generar nieblas más finas que las boquillas hidráulicas y también pueden pulverizar líquidos de alta viscosidad. Las boquillas neumáticas se dividen en tres tipos principales: boquillas de mezcla interna, boquillas de mezcla externa y boquillas de impacto.
Las boquillas de pulverización neumáticas se pueden clasificar en tres tipos diferentes de sistemas de mezcla aire-líquido
- Tipo de mezcla interna
- Tipo de mezcla externa
- Tipo de impacto
Internal mixing type - excellent atomizing performance
Aplicaciones:
- Control de la humedad
- Reducción del polvo
- Enfriamiento
- Limpieza
Tipo de mezcla externa - resistente a las obstrucciones
En las boquillas de mezcla externa, el aire comprimido y el líquido se mezclan fuera de la boquilla. Esto hace que este tipo de boquillas sea altamente resistente a las obstrucciones. Las boquillas de mezcla externa se clasifican a su vez en dos tipos: boquillas con suministro de aire interior y boquillas con suministro de aire exterior. Su diseño incorpora una estructura que minimiza el goteo de líquido cuando se interrumpe la pulverización. Estas boquillas pueden funcionar tanto mediante presurización del líquido como por aspiración. Entre las boquillas de mezcla externa se incluyen las boquillas de niebla fina resistentes a las obstrucciones y las boquillas accionadas por vapor.
Aplicaciones:
- Pulverización de aceite
- Pulverización de lubricante
- Recubrimiento con miel, etc.
Tipo de impacto: niebla seca
Las gotas atomizadas chocan entre sí, generando ondas ultrasónicas que dan lugar a una distribución uniforme de gotas de tamaño aún más fino.
Aplicaciones:
- Humidificación
- Reducción del polvo
- Control de la humedad
- Control de descargas electrostáticas
Boquillas para la limpieza de tanques
Las boquillas de limpieza de depósitos son boquillas de pulverización especialmente diseñadas para limpiar de manera eficiente el interior de depósitos, tanques, contenedores y otros equipos cerrados. Al distribuir el líquido de limpieza sobre las superficies interiores, ayudan a eliminar residuos, incrustaciones y otros contaminantes, reduciendo al mismo tiempo la necesidad de realizar tareas de limpieza manual.
Ikeuchi ofrece una amplia gama de boquillas de limpieza de depósitos para diferentes industrias y necesidades de limpieza. Desde boquillas fijas y rotativas 2D hasta potentes boquillas de limpieza 3D, cada solución está diseñada para proporcionar una limpieza eficaz y, al mismo tiempo, optimizar el consumo de agua y productos químicos.
La elección de la boquilla de limpieza adecuada puede ayudar a reducir el tiempo de limpieza, disminuir los costes operativos y mejorar el rendimiento general de la limpieza.
Las boquillas pulverizadoras para la limpieza de depósitos industriales se pueden clasificar en cuatro tipos diferentes
- 2D rotation
- Rotación en 3D
- Limpiador de depósitos fijos
- Limpiador de conductos
Rotación en 2D
Las boquillas de limpieza de depósitos 2D utilizan un cabezal de pulverización giratorio para distribuir el líquido de limpieza sobre las superficies interiores de depósitos y recipientes. La rotación genera un patrón de pulverización uniforme que proporciona una cobertura eficiente, al tiempo que reduce el consumo de agua y productos químicos en comparación con la limpieza manual.
Ikeuchi ofrece una amplia gama de boquillas rotativas de limpieza de depósitos 2D para diferentes tamaños de depósitos y necesidades de limpieza. Según el modelo, la cobertura de pulverización puede ser de 360°, 180° hacia arriba o 180° hacia abajo.
Aplicaciones:
- Depósitos para alimentos y bebidas
- Industria química
- Industria farmacéutica
Rotación en 3D
Las boquillas de limpieza de depósitos 3D utilizan múltiples chorros de pulverización giratorios que se mueven en dos direcciones, creando un patrón de limpieza tridimensional que cubre progresivamente toda la superficie interior del depósito. Los chorros concentrados proporcionan una elevada fuerza de impacto mecánico, lo que hace que las boquillas de limpieza 3D sean especialmente adecuadas para eliminar residuos persistentes e incrustaciones difíciles de desprender.
Ikeuchi 3D tank cleaners are designed for demanding applications where thorough and reliable cleaning is required. Their controlled rotation provides complete coverage while helping to reduce cleaning time and optimize water and chemical consumption compared with manual cleaning methods.
Aplicaciones:
- Limpieza de los depósitos de fermentación
- Depósitos de cultivo de levadura
- Depósitos para la mezcla de fruta
- Cubas de elaboración de cerveza con materia orgánica incrustada o pegajosa.
Limpiador fijo para la bañera - bola de ducha
Aplicaciones:
- Limpieza de depósitos y recipientes de menor tamaño.
- La suciedad se elimina fácilmente.
Boquilla para la limpieza de conductos
Las boquillas de limpieza de conductos de Ikeuchi están diseñadas para limpiar de manera eficiente las superficies interiores de conductos, tuberías y otros espacios cerrados de difícil acceso manual. Al distribuir el líquido de limpieza sobre las paredes interiores, ayudan a eliminar la suciedad acumulada, el polvo, la grasa y otros depósitos.
With a compact design and effective spray coverage, Ikeuchi duct cleaners provide a practical solution for automated cleaning while helping to reduce manual work, cleaning time, and water consumption.
Aplicaciones:
- Limpieza de conductos.
- Limpieza de conductos cerrados de difícil acceso..
Cómo elegir una boquilla pulverizadora
Cómo elegir una boquilla pulverizadora
Vídeo: ¿Cuáles son los diferentes tipos de boquillas pulverizadoras?
Escrito por Hirofumi Nakamura. Última actualización: 14/10/2026
