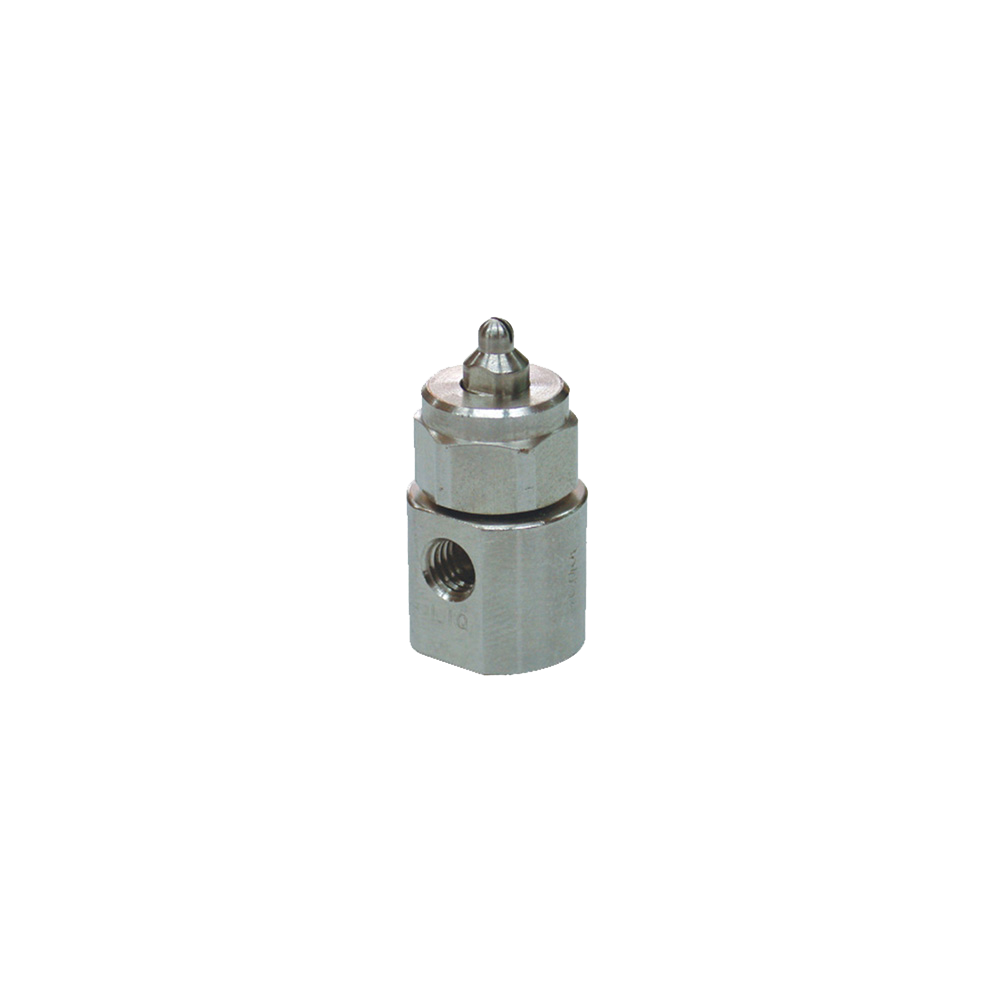

CBIMV45
Boquilla plana de niebla fina y pequeña capacidad
Boquillas hidroneumáticas de pulverización plana produce una atomización fina con un diámetro medio de gota de 100 μm o menos (*3).
Cuenta con una gran relación de reducción bajo presiones líquidas de 0,1 – 0,3 MPa (aproximadamente 1 bar – 3 bar).
Produce dos distribuciones de pulverización diferentes: distribución uniforme de pulverización en todo el área del patrón de pulverización (cuando se pulveriza a una baja relación aire-agua), o una distribución en forma de montaña que tiene bordes gradualmente cónicos (a una alta relación aire-agua).
Ángulo de pulverización de 110°, 80°, o 45°.
*1) Ángulo de pulverización medido a una presión de aire comprimido de 0,3 MPa (aproximadamente 3 bar) y una presión líquida de 0,1 MPa (aproximadamente 1 bar).
*2) Diámetro de paso libre del orificio de la boquilla.
*3) Medido por el método láser Doppler.
Especificaciones
Tamaño de la conexión de la tubería
M5
Ángulo de pulverización
45 ° -
45 °
Tamaño de gota
Niebla fina(10-100 µm)
Presión de aireAir pressure
-
Presión estándar
1 bar -
3 bar
Capacidad de pulverización
0.012 L/min -
0.64 L/min
Diámetro de orificio
0.2 – 0.9 mm
Consumo de aire
2,6 L/min -
91 L/min
Aplicaciones industriales
Lavado
Placas de circuito sin impresiones, tubos de vidrio, etc.
Spraying
Agente de liberación de moho, lubricante, desodorante (pozo de basura, colector de basura, conducto de entrada), aceite, agente de tratamiento superficial, preventivo de óxido, insecticida, urea acuosa, etc.
Enfriamiento
Troqueles, gas, vidrio, placas de acero, piezas de acero, molduras, cuerpos de automóviles, productos plásticos, etc.
Humidificación
Control de humedad: Papel, gas, cerámica, hormigón, etc.
